Филтър за високо налягане до 45 bar


Филтриране с високо налягане – от предварителния филтър до филтъра с активен въглен

Филтрите за високо налягане от серията HP отстраняват прах, маслени аерозоли и изпарения, както и миризми при работни налягания до 45 bar и по този начин се осигурява сгъстен въздух за всички класове на чистота съгласно ISO 8573-1. Те са идеалните спътници на нашите бутални компресори и бустерни станции Kaeser и са полезни например при генерирането на въздух за раздуване при производството на бутилки от PET.

  • Дебит 1,80 – 36,7 m³/min
  • макс. работно налягане 45 bar
  • макс. работна температура 66 °C

Вашите предимства

  • Здрав корпус от неръждаема стомана:
    Корпусът на филтъра от неръждаема стомана 1.4301 е изключително устойчив на корозия и благодарение на това осигурява най-високо ниво на чистота по отношение на частиците.
  • Надеждно отвеждане на кондензата:
    Коалесцентните филтри за високо налягане се предлагат с електронно дренажно казанче ECO-DRAIN. При филтрите за частици и филтрите с активен въглен се предлага ръчно източване чрез сферичен кран.
  • Обширна област на приложение:
    За работни налягания до 45 bar се предоставят пет различни класа филтри – от предварителния филтър до филтъра с активен въглен. Това осигурява филтрация според потребностите за всички класове на чистота съгласно ISO 8573-1 при минимална загуба на налягане.
Идеалното допълнение: сепараторът на масло и вода AQUAMAT
Система за третиране на конденз AQUAMAT

Нашият съвет: Почиствайте кондензата със сепаратори на масло и вода AQUAMAT съгласно законовите изисквания и много изгодно, преди да помислите да го изхвърлите в канализацията.



Детайли за продукта

Степени на филтрация за всяка нужда

Предварителен FB филтър 3 μm

  • Спектър на ефективност: за твърди частици и по-високи количества кондензат
  • За употреба като предварителен филтър за твърди частици, както и за отделяне на по-големи количества кондензат

Предварителен FC филтър 1 μm

  • Спектър на ефективност: за твърди частици и по-ниски количества кондензат
  • За употреба като предварителен филтър за твърди частици и за отделяне на по-малки количества кондензат
  • При монтаж поставете предварителен циклонен сепаратор или въздушен резервоар за предварително отделяне на кондензата

FE фин микрофилтър

  • Диапазон на ефективност: за фини твърди частици, капки кондензат и маслени аерозоли
  • Употреба като фин филтър за сгъстен въздух с по-високо качество. Отделят се твърди частици, капки кондензат и маслени аерозоли

Филтър FG с активен въглен

  • Диапазон на ефективност: за отделяне на следи от масло и адсорбиращи се въглеводороди, по-специално за отстраняване на миризми
  • Филтърът с активен въглен за най-високо качество на сгъстения въздух във фармацевтичната, електронната и хранително-вкусовата промишленост. Обтичайте само със сух и вече филтриран сгъстен въздух. При монтаж поставяйте предварителен FE/FF филтър и изсушител. Проектиран за около 1000 часа работа при референтните условия. Ако са необходими значително по-високи времена на работа, използвайте адсорбер с активен въглен (серия ACT).
Примерна конструкция

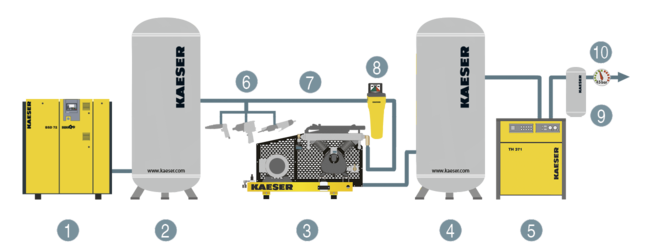

Конструктивна схема на станция за сгъстен въздух с бустери до 45 bar
  1. Винтов компресор
  2. Въздушни ресивъри
  3. Бустер
  4. Въздушни ресивъри „Високо налягане“
  5. Хладилен изсушител „Високо налягане“
  1. Пневматични инструменти
  2. Мрежа за ниско налягане до 13 bar
  3. Предварителен филтър
  4. Микрофилтър за високо налягане
  5. Мрежа за сгъстен въздух 45 bar

Система на сгъстен въздух с бустер до 45 bar
