Компактен хладилен изсушител KRYOSEC до 4,5 m³/min


Устойчив продукт, заемащ учудващо малко място, за оптимална защита срещу влага във всички работни фази

Компактните хладилни изсушители KRYOSEC* впечатляват благодарение на високото индустриално качество „Made in Germany“. Те предлагат надеждна защита от влага до температура от +50 °C. Ниска загуба на налягане на системата на топлообменника от неръждаема стомана и конструкцията с ниска поддръжка гарантират икономична работа. Място ще намерите благодарение на тяхната компактна конструкция директно на мястото на употреба – под платформите на машините, под работните платформи или дори на стената (серия TAH).

  • Надеждно изсушен сгъстен въздух с 0,35 до 4,5 m³/min
  • Работно налягане до 16 bar
  • Опции: електронен кондензоотделителе ECO-DRAIN и/или електронен термостат за предупреждение за точката на оросяване при определено налягане – и двете с безпотенциални контакти за аларма

Вашите предимства

  • Надеждна защита срещу влага:
    Изсушителите KRYOSEC охлаждат влажния сгъстен въздух във висококачествена система с топлообменник от пластини от неръждаема стомана. Образуващият се кондензат се отделя ефективно във вградения сепаратор във всички работни фази. Електронното дренажно казанче ECO-DRAIN се грижи за надеждното отвеждане на кондензата.
  • Също и за високи околни температури:
    Изсушителите KRYOSEC отстраняват влагата надеждно дори и при работни условия, поставящи сериозни предизвикателства. За целта, до голяма степен, допринасят отлично оразмерените площи на топлообменника и кондензатора на хладилния агент, както и установеното подаване на охлаждащ въздух.
  • Индустриално качество, съответстващо на стандартите:
    изсушителите KRYOSEC удовлетворяват изискванията за безопасност, които трябва да се спазват за машините (EN 60204-1). Към това се причисляват деблокиращ се превключвател за вкл./изкл., както и вграденото устройство за изолиране от мрежата. Благодарение на висококачествената обработка и компактната конструкция те, освен това, са идеално подходящи при търсене на децентрализирана инсталация – предимно при производствени и обработващи машини, за които се препоръчва използването на сгъстен въздух с високо качество.

* Тази серия хладилни изсушители съдържа флуорирани парникови газове R-513A.

Идеалното допълнение: сепараторът на масло и вода AQUAMAT
Система за третиране на конденз AQUAMAT

Нашият съвет: Почиствайте кондензата със сепаратори на масло и вода AQUAMAT съгласно законовите изисквания и много изгодно, преди да помислите да го изхвърлите в канализацията.



Информация за изделията

Оборудване

Кръг на хладилния агент

  • Кръг на хладилния агент, състоящ се от бутален компресор
  • Монтаж на вентилатора и кондензатора
  • Филтър-изсушител
  • Капиляри
  • Изолиран топлообменник въздух/въздух и въздух/хладилен агент с интегриран сепаратор на кондензат от неръждаема стомана (запоен с мед)
  • Регулатор на обхода на горещия газ

Отвеждане на кондензата

Кондензоотделител с електронно управление ECO-DRAIN 30

  • Отвеждащо устройство за кондензат с електронно управление ECO-DRAIN 30 с подаващ кран на кондензат, вкл. изолация на студените повърхности

Електрическа система и индикации

  • Механична индикация на тенденциите при точката на оросяване
  • Електрическо оборудване в съответствие с EN 60204-1: заключващ се главен прекъсвач с интегрирано главно изолиращо устройство

Корпус

Компактен хладилен изсушител KRYOSEC – малка габаритна височина, възможен е стенен монтаж.

  • Корпус на системата с прахово покритие със свалящи се капак и крака на машината
  • Подготвен за стенен монтаж (само серия TAH)

Свързвания

  • Дизайн, включително защита срещу опън мрежов свързващ кабел (без щепсел)
  • Вътрешно окабелен
  • Преграда с винтова връзка за свързване на вътрешно отвеждащо устройство за кондензат

Документация

  • Включително ръководство за експлоатация и ЕО-декларация за съответствие (версия за ЕС)

Опция: Безпотенциален контакт „Предупреждение за точка на оросяване при зададено налягане“

  • Допълнително оборудване с електронен термостат с безпотенциален изход
  • Монтиран във вътрешността на системата, готов за измерване
  • Сигналът е достъпен за системата на клиента директно на изхода
  • Съответните горна и долна граници на превключване могат да се настройват

Опция: Отвеждащо устройство за кондензат, вкл. безпотенциален контакт

  • Алтернативно оборудване с електронно дренажно казанче ECO-DRAIN 31 с безпотенциален контакт за аларма
  • Сигналът е достъпен директно при отвеждащото устройство
Устройство и функция

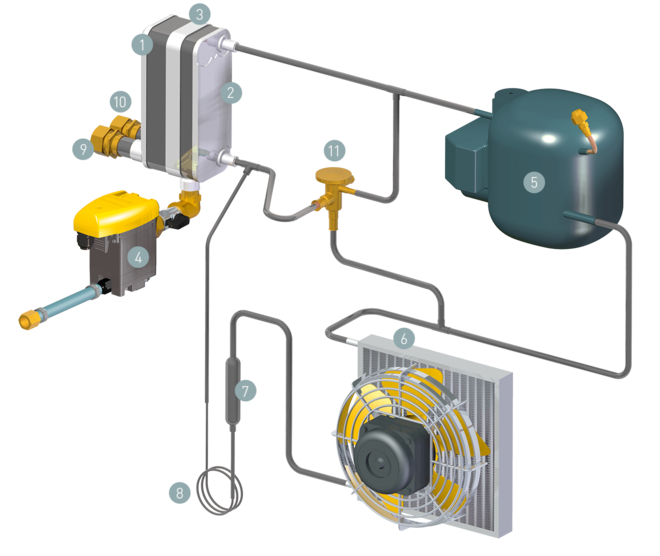

Конструктивна схема на компактните хладилни изсушители TAH и TCH
  1. Топлообменник въздух/въздух
  2. Топлообменник въздух/хладилен агент
  3. Сепаратор на кондензат
  4. Устройство за отвеждане на кондензат
  5. Компресор за хладилен агент
  6. Кондензатор на хладилен агент с вентилатор (въздушно охлаждане)
  1. Филтър-изсушител
  2. Капилярна тръба (изпарение и охлаждане на хладилен агент)
  3. Вход за сгъстен въздух
  4. Изход за сгъстен въздух
  5. Регулатор на обхода на горещия газ
Технически данни TAH

Основно изпълнение

МоделTAH 5 TAH 7 TAH 10
Обемен поток m³/min 0,35 0,6 0,8
Загуба на налягане bar 0,05 0,13 0,15
Потребявана електрическа мощност при 100 % обем kW 0,2 0,2 0,28
Работно свръхналягане bar 3 - 16 3 - 16 3 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 60 60 60
Хладилен агентR-513A R-513A R-513A
Маса kg 24 24 26
Размери
Ш x Д x В mm 		386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Връзка за сгъстен въздухG ½ G ½ G ½
Връзка отвеждане на кондензатаG ¼ G ¼ G ¼
Електрическо захранване230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Маса на хладилния агент kg 0,14 0,19 0,21
Маса на хладилния агент като еквивалент на CO2 време 0,09 0,12 0,13
херметичен хладилен контур● ● ●

Технически данни TBH

Основно изпълнение

МоделTBH 14 TBH 16 TBH 23
Обемен поток m³/min 1,2 1,6 2,2
Загуба на налягане bar 0,22 0,24 0,23
Потребявана електрическа мощност при 100 % обем kW 0,36 0,45 0,57
Работно свръхналягане bar 3 - 16 3 - 16 3 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 60 60 60
Хладилен агентR-513A R-513A R-513A
Маса kg 33 38 46
Размери
Ш x Д x В mm 		462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Връзка за сгъстен въздухG ½ G ½ G 1
Връзка отвеждане на кондензатаG ¼ G ¼ G ¼
Електрическо захранване230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Маса на хладилния агент kg 0,29 0,44 0,49
Маса на хладилния агент като еквивалент на CO2 време 0,18 0,28 0,31
херметичен хладилен контур● ● ●

Технически данни TCH

Основно изпълнение

МоделTCH 27 TCH 33 TCH 36
Обемен поток m³/min 2,6 3,15 3,5
Загуба на налягане bar 0,18 0,19 0,21
Потребявана електрическа мощност при 100 % обем kW 0,6 0,8 1,08
Работно свръхналягане bar 3 - 16 3 - 16 3 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 60 60 60
Хладилен агентR-513A R-513A R-513A
Маса kg 56 66 69
Размери
Ш x Д x В mm 		640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Връзка за сгъстен въздухG 1 G 1¼ G 1¼
Връзка отвеждане на кондензатаG ¼ G ¼ G ¼
Електрическо захранване230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Маса на хладилния агент kg 0,62 0,74 0,95
Маса на хладилния агент като еквивалент на CO2 време 0,39 0,47 0,6
херметичен хладилен контур- - -

МоделTCH 45
Обемен поток m³/min 4,5
Загуба на налягане bar 0,18
Потребявана електрическа мощност при 100 % обем kW 1,33
Работно свръхналягане bar 3 - 16
Температура на околната среда °C 3 - 50
Входна температура °C 60
Хладилен агентR-513A
Маса kg 75
Размери
Ш x Д x В mm 		640 x 663 x 609
Връзка за сгъстен въздухG 1¼
Връзка отвеждане на кондензатаG ¼
Електрическо захранване230 V / 1 / 60 Hz
Маса на хладилния агент kg 1,03
Маса на хладилния агент като еквивалент на CO2 време 0,65
херметичен хладилен контур-
