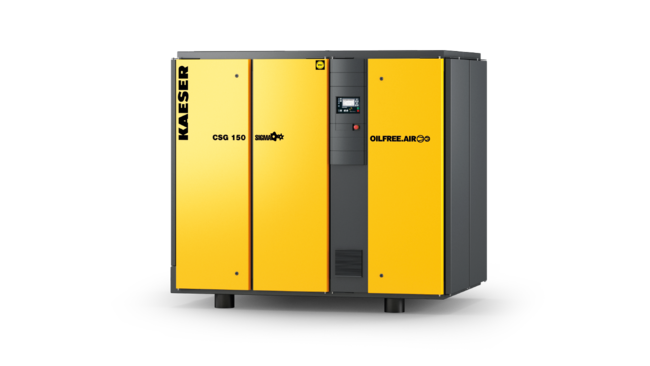

Безмаслени винтови компресори с водно охлаждане


Компактният експерт по енергоефективност

Благодарение на устойчивите и прецизни решения при задвижването и охлаждането на машините ние достигаме абсолютни ниски стойности за консумираната мощност.
Ако се използва в комбинация със система за топлинна рекуперация на Kaeser Вие ще спестите и от разходите за отопление. Ще Ви консултираме, за да приложим най- подходящото решение!
Нашите безмаслени винтови компресори с водно охлаждане печелят още позитиви при малки компресорни помещения благодарение на своята компактна конструкция и обусловения от устройството им малък канал за отработен въздух.

  • Дебит от 3,3 до 50,8 m³/min
  • И като модел за пикови натоварвания с регулиране на оборотите с честотен конвертор (модели SFC)
  • И с интегриран ротационен изсушител i.HOC (серия DSG-2)

Вашите предимства

  • Много ниска изходна температура на сгъстения въздух:
    Тръбният пакет на двата въздушно/водни топлообменника включва висококачествени CuNi10Fe тръби с развалцован алуминиев звездовиден профил за оптимално предаване на топлина.
  • По-малко разходи благодарение на топлинната рекуперация:
    Благодарение на системата за топлинна рекуперация на Kaeser могат да бъдат рециклирани до 96% от отделената от компресора топлина, например за нагряване на вода до 90 C!
  • Изключително удобен за техническа поддръжка:
    Въздушно/водните топлообменници на 1. и 2. степен на компресора са разположени в два отделни корпуса и могат да бъдат достигнати оптимално през големите врати за поддръжка.
Управление на разходите за целия експлоатационен период

Оптимално консултиране, техническо преимущество в изследователската дейност и производството и глобална организация на сервизното обслужване, която предпазва от неочаквани откази.



Безмаслените винтови компресори с водно охлаждане в детайли

Оборудване

Цялостна система

  • Готова за работа
  • Напълно автоматична
  • Шумоизолирана
  • Вибрационно изолирана
  • Устройство позволяващо лесен сервиз
  • Може да се използва при температури на околната среда до +45°C

Компресорен блок

  • Двустепенен безмаслен винтов компресор с прецизна зъбна предавка в съответствие с AGMA Q13/DIN клас 5
  • Втора степен с ротори от неръждаема стомана и охлаждане чрез водна риза
  • Ротори с надеждно покритие
  • Интегриран резервоар за масло с вентилация през микрофилтър
  • Амортисьори за пулсации и на двете степени

Задвижващ двигател

Задвижващ двигател Super premium efficency IE4 Logo
  • Международна марка за качество SIEMENS
  • Двигател Premium и Super Premium Efficiency
  • Постоянен контрол на температурата на намотката на двигателя
  • Клас на защита IP 55

Охлаждане

  • Отделни тръбни топлообменници, състоящи се от стоманена обшивка с покритие и тръби от CuNi10Fe
  • Меден пластинчат топлообменник като охладител за масло на зъбна предавка

Електрически компоненти

  • Електроразпределителен шкаф IP 54
  • Вентилация на електроразпределителния шкаф
  • Автоматичен комбиниран контактор звезда-триъгълник
  • Управляващ трансформатор

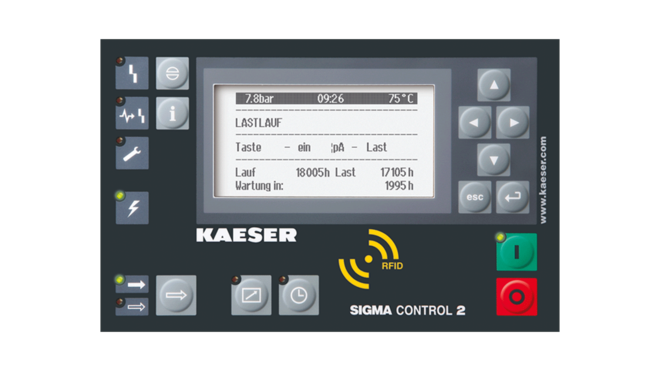

SIGMA CONTROL 2

Компресорно управление SIGMA CONTROL 2
  • Текстов дисплей
  • Възможност за избор от 30 езика
  • Soft-Touch бутони с изображения
  • LED в ярък цвят за индикация на оперативното състояние
  • Напълно автоматично наблюдение и настройки
  • Dual, Quadro, Vario и пълно управление по избор
  • Интерфейси: Ethernet
  • Комуникационен модул опционално за Profibus DP, Modbus, Profinet и DeviceNet
  • Слот за SD карта за записване на данни и актуализиране
  • RFID четящо устройство
  • Уеб сървър
Детайлни решения

Хидравличен всмукателен клапан

Хидравличен всмукателен клапан

Хидравлично задействаният всмукателен клапан на безмаслените винтови компресори Kaeser е нечувствителен към замърсяване и кондензат. Той е по-сигурен при експлоатация и по-лесен за техническа поддръжка в сравнение с пневматичните клапани.

Амортисьори за пулсации без влакна

Амортисьор за пулсации

Ефективен в широк диапазон и с възможно най-малка загуба на налягане, новоразработеният амортисьор за пулсации успокоява нежеланите вибрации. Неговата конструкция без влакна предотвратява замърсяването на сгъстения въздух.

Надеждно обезвъздушаване на резервоара за масло

Надеждно обезвъздушаване на резервоара за масло

Микрофилтърът на обезвъздушаването на резервоара за масло предотвратява засмукването на въздух съдържащ масло – един важен детайл, който има своя принос за запазването на качеството на сгъстения въздух.

Високоефективен сепаратор на кондензат

Високоефективен сепаратор за кондензат

Новоразработеният сепаратор на кондензат, благодарение на оптимизираната по отношението на протичането на потока конструкция, отделя надеждно събралия се кондензат след охладителите на въздуха. Едновременно с това загубата на налягане е минимална.

Опции

Завинтващи се крака на машината

  • С основа със завинтващи се крака на машината

Топлинна рекуперация

  • Интегрирана система за топлинна рекуперация от паралелно включени тръбен топлообменник, топлообменник (вода/вода), помпа, разширителен съд и регулиращи вентили за вода

Връзка за топъл въздух

  • Директно ползване на горещия сгъстен въздух, напр. за адсорбционен изсушител с топла регенерация или като горещ технологичен въздух
  • При някои модели желаната температура на горещия въздух се регулира в определени граници.
Значителна икономия чрез топлинна рекуперация

Удобна употреба на отделената от компресора топлина

С интегрирания модул за топлинна рекуперация отделената от компресора топлина може да се използва за отопление на помещенията с топъл въздух или за технологично подгряване, както и за загряване на битовата и технологичната вода до 90 C. По този начин се постига време за възвръщане на инвестицията под една година.

Топла вода до +90°C

Топла вода до +90°C от топлинната рекуперация

Рекуперираната топлинна енергия може да се използва по различни начини. Топлинната рекуперация осигурява топла вода до 90 C в съответствие с потребностите.

Всички доводи са в полза за използването на отделената топлина

Максимална топлинна рекуперация с винтови компресори.

Компресорът преобразува 100% от подадената му електрическа енергия в топлинна енергия. От нея до 96% са готови за топлинна рекуперация.

Възможно най-висока готовност въпреки топлинната рекуперация

Възможно най-висока безотказност чрез допълнителна опция вътрешен воден кръг.

Когато по водната система на топлинната рекуперация се извършват дейности за техническо обслужване извън компресора, опционално допълнителният, изцяло вътрешен воден контур (с помпа, разширителен съд, предпазен клапан и д.р.) осигурява безопасното задвижване на компресора.

Сигурна и съответстваща на потребностите топлинна рекуперация

Компресорите с интегрирана топлинна рекуперация са оборудвани с втора водна система за защита. Това разделяне на първична и вторична водна система дава гаранция за надеждно и сигурно захранване със сгъстен въздух при оптимална топлинна рекуперация и открива гъвкавостта в зависимост от потребността- включването и изключването на масленото охлаждане и охлаждането на обшивката в топлината рекуперация.

Технически данни CSG-2 W

Основно изпълнение

МоделCSG 55-2 W CSG 70-2 W CSG 90-2 W
Работно свръхналягане bar 6 8 4 6 8 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
макс. свръхналягане bar 8 4 6 8 4 6 8 10
Номинална мощност двигател kW 37 45 55
Размери
Ш x Д x В mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 64 64 65
Маса kg 2.270 2.310 2.375

МоделCSG 120-2 W CSG 130-2 W
Работно свръхналягане bar 4 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,01 13,07 12,15 10,58 13,07 13,03 13
макс. свръхналягане bar 6 8 10 8 10
Номинална мощност двигател kW 75 90
Размери
Ш x Д x В mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 66 68
Маса kg 2.515 2.640

T изпълнение

МоделCSG 55-2 T W CSG 70-2 T W CSG 90-2 T W
Работно свръхналягане bar 6 8 4 6 8 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,63 5,57 9,05 7,92 6,82 10,67 9,78 8,97 7,83
макс. свръхналягане bar 8 4 6 8 4 6 8 10
Номинална мощност двигател kW 37 45 55
Точка на оросяване при определено налягане °C 3 3 3
Хладилен сушителABT 130 ABT 130 ABT 130
Размери
Ш x Д x В mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 64 64 65
Маса kg 2.520 2.560 2.625

МоделCSG 120-2 T W CSG 130-2 T W
Работно свръхналягане bar 8 10 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 12,15 10,58 13,03 13
макс. свръхналягане bar 8 10 8 10
Номинална мощност двигател kW 75 90
Точка на оросяване при определено налягане °C 3 3
Хладилен сушителABT 130 ABT 130
Размери
Ш x Д x В mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 66 68
Маса kg 2.765 2.890

SFC изпълнение

МоделCSG 70-2 SFC W CSG 90-2 SFC W CSG 120-2 SFC W
Работно свръхналягане bar 4 6 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,2 - 13,75 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
макс. свръхналягане bar 10 6 10 10
Номинална мощност двигател kW 55 55 75
Размери
Ш x Д x В mm 		2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965 2.490 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 64 65 66
Маса kg 2.360 2.360 2.400

МоделCSG 130-2 SFC W
Работно свръхналягане bar 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,4 - 13,65 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
макс. свръхналягане bar 10
Номинална мощност двигател kW 90
Размери
Ш x Д x В mm 		2.490 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 68
Маса kg 2.480

T-SFC изпълнение

МоделCSG 70-2 T SFC W CSG 90-2 T SFC W CSG 120-2 T SFC W
Работно свръхналягане bar 4 6 8 10 4 6 8 10 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 3,03 - 9,08 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,49 - 10,98 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,21 - 11,69 4,23 - 10,63
макс. свръхналягане bar 10 6 10 10
Номинална мощност двигател kW 55 55 75
Точка на оросяване при определено налягане °C 3 3 3
Хладилен сушителABT 130 ABT 130 ABT 130
Размери
Ш x Д x В mm 		2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965 2.840 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 64 65 66
Маса kg 2.610 2.610 2.650

МоделCSG 130-2 T SFC W
Работно свръхналягане bar 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,26 - 13,57 4,2 - 13,08
макс. свръхналягане bar 10
Номинална мощност двигател kW 90
Точка на оросяване при определено налягане °C 3
Хладилен сушителABT 130
Размери
Ш x Д x В mm 		2.840 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 68
Маса kg 2.730

RD-дизайн

МоделCSG 55-2 i.HOC W CSG 70-2 i.HOC W CSG 90-2 i.HOC W
Работно свръхналягане bar 6 8 6 8 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,63 5,57 7,92 6,82 9,78 8,97 7,83
макс. свръхналягане bar 8 6 8 6 8 10
Номинална мощност двигател kW 37 45 55
Точка на оросяване при определено налягане °C -27 -33 -25 -32 -23 -31 -35
Размери
Ш x Д x В mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 64 64 65
Маса kg 2.985 3.025 3.090

МоделCSG 120-2 i.HOC W CSG 130-2 i.HOC W
Работно свръхналягане bar 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,07 12,15 10,58 13,07 13,03 13
макс. свръхналягане bar 6 8 10 8 10
Номинална мощност двигател kW 75 90
Точка на оросяване при определено налягане °C -20 -29 -34 -19 -28 -33
Размери
Ш x Д x В mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 66 68
Маса kg 3.230 3.355

RD-SFC-дизайн

МоделCSG 70-2 i.HOC SFC W CSG 90-2 i.HOC SFC W CSG 120-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 3,03 - 8,03 3,03 - 6,98 3,71 - 6 3,62 - 9,9 3,84 - 8,7 3,96 - 7,67 4,18 - 12,74 4,21 - 11,69 4,23 - 10,63
макс. свръхналягане bar 10 6 10 10
Номинална мощност двигател kW 55 55 75
Точка на оросяване при определено налягане °C -28 -32 -36 -23 -31 -35 -21 -29 -34
Размери
Ш x Д x В mm 		3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965 3.140 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 64 65 66
Маса kg 3.080 3.080 3.120

МоделCSG 130-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,33 - 13,61 4,26 - 13,57 4,2 - 13,08
макс. свръхналягане bar 10
Номинална мощност двигател kW 90
Точка на оросяване при определено налягане °C -24 -29 -33
Размери
Ш x Д x В mm 		3.140 x 1.660 x 1.965
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 68
Маса kg 3.200

Прикачен хладилен изсушител

МоделABT 130
Консумирана мощност kW 1,38
Точка на оросяване при определено налягане °C 3
Хладилен агентR-513A
Потенциал глобално затопляне631
Количество охлаждащ агент kg 1,5
Маса на хладилния агент като еквивалент на CO2 време 0,9
херметичен хладилен контур-

Технически данни DSG-2 W

Основно изпълнение

МоделDSG 140-2 W DSG 180-2 W DSG 220-2 W
Работно свръхналягане bar 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
макс. свръхналягане bar 8 10 4 6 8 10 4 6 8 10
Номинална мощност двигател kW 90 110 132
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 69 70 71
Маса kg 3.100 3.250 3.350

МоделDSG 260-2 W DSG 290-2 W
Работно свръхналягане bar 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
макс. свръхналягане bar 4 8 10 8 10
Номинална мощност двигател kW 160 200
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 74 75
Маса kg 3.500 3.700

SFC изпълнение

МоделDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Работно свръхналягане bar 4 6 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
макс. свръхналягане bar 6 10 8,5 10 7 10
Номинална мощност двигател kW 110 132 160
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 71 72 75
Маса kg 3.850 3.950 4.100

МоделDSG 290-2 SFC W
Работно свръхналягане bar 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
макс. свръхналягане bar 8,5 10
Номинална мощност двигател kW 200
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN
Ниво на силата на звука dB(A) 76
Маса kg 4.300

RD-дизайн

МоделDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Работно свръхналягане bar 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
макс. свръхналягане bar 8 10 6 8 10 6 8 10
Номинална мощност двигател kW 90 110 132
Точка на оросяване при определено налягане °C -32 -36 -24 -33 -36 -24 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 69 70 71
Маса kg 4.200 4.350 4.450

МоделDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Работно свръхналягане bar 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 26,1 26 22,9 28,55 28,5 26
макс. свръхналягане bar 8 10 8 10
Номинална мощност двигател kW 160 200
Точка на оросяване при определено налягане °C -25 -33 -36 -24 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 74 75
Маса kg 4.600 4.800

RD-SFC-дизайн

МоделDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
макс. свръхналягане bar 6 10 8,5 10 7 10
Номинална мощност двигател kW 110 132 160
Точка на оросяване при определено налягане °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 71 72 75
Маса kg 4.950 5.050 5.200

МоделDSG 290-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
макс. свръхналягане bar 8,5 10
Номинална мощност двигател kW 200
Точка на оросяване при определено налягане °C -25 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN
Ниво на силата на звука dB(A) 76
Маса kg 5.400

Технически данни FSG-2 W

Основно изпълнение

МоделFSG 300-2 W FSG 350-2 W FSG 420-2 W
Работно свръхналягане bar 4 6 8 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
макс. свръхналягане bar 4 8 4 6 8 10 4 6 8 10
Номинална мощност двигател kW 160 200 250
Размери
Ш x Д x В mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 74 75 75
Маса kg 5.250 5.450 5.650

МоделFSG 450-2 W FSG 500-2 W FSG 520-2 W
Работно свръхналягане bar 6 8 10 8 10 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 50,1 45,6 41,9 50 45,6 50
макс. свръхналягане bar 6 8 10 8 10 10
Номинална мощност двигател kW 315 315 355
Размери
Ш x Д x В mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 75 76 77
Маса kg 5.950 5.950 6.550

SFC изпълнение

МоделFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Работно свръхналягане bar 4 6 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
макс. свръхналягане bar 10 10 10
Номинална мощност двигател kW 250 315 355
Размери
Ш x Д x В mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 76 77 78
Маса kg 6.250 6.700 7.300

RD-дизайн

МоделFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Работно свръхналягане bar 6 8 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
макс. свръхналягане bar 8 6 8 10 6 8 10
Номинална мощност двигател kW 160 200 250
Точка на оросяване при определено налягане °C -22 -30 -22 -31 -35 -22 -31 -35
Размери
Ш x Д x В mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 74 75 75
Маса kg 6.400 6.600 6.800

МоделFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Работно свръхналягане bar 6 8 10 8 10 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 50,1 45,6 41,9 50 45,6 50
макс. свръхналягане bar 6 8 10 8 10 10
Номинална мощност двигател kW 315 315 355
Точка на оросяване при определено налягане °C -22 -31 -35 -31 -35 -35
Размери
Ш x Д x В mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 75 76 77
Маса kg 7.100 7.100 7.700

RD-SFC-дизайн

МоделFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
макс. свръхналягане bar 10 10 10
Номинална мощност двигател kW 250 315 355
Точка на оросяване при определено налягане °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Размери
Ш x Д x В mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 76 77 78
Маса kg 7.400 7.850 8.450

Сгъстен въздух „Made in Germany“. Мандра Амерланд се разширява със система за оползотворяване на отпадната топлина на KAESER.
Molkerei Ammerland:

Сгъстен въздух за "Млечния път".

Безмаслените компресори и хладилните сушители KAESER осигуряват на голямото млекопреработвателно предприятие сгъстен въздух за управление на лентовите транспортьори. А мерките за оползотворяване на отпадната топлина спестяват пари.

Референтен проект Molkerei Ammerland
Разпечатване на страница
