Бустерът за високо налягане от серии CN C и DN C

Бустерът за високо налягане за ефективно захранване със сгъстен въздух

Тези цялостни системи имат в себе си: В нова конструкция, на почти наполовина по-голяма площ отпреди, бустерите от серии CN C и DN C се показват прибрани отвън и отвътре. Новото подреждане на компонентите гарантира не само оптимизирано въздушно охлаждане, но и по-добър достъп при техническото обслужване.

И актуализираното управление SIGMA CONTROL 2 предлага много нови възможности за контрол и управление с различни интерфейси, включително и за смесени управления от по-високо ниво – при динамично регулиране.

Във версията SFC за серия DN C дебитът на компресора се адаптира към необходимото потребление чрез регулиране на оборотите. По този начин се изразходва само толкова енергия, колкото в действителност е необходима за захранването със сгъстен въздух – няма как да бъде по-ефективно.

Експлоатационни характеристики CN C:

  • 7,5 – 22 kW
  • Входно налягане: 3 – 10 bar
  • Крайно налягане: 10 – 45 bar
  • Дебит: 0,8 – 8,0 m³/min

Експлоатационни характеристики DN C:

  • 22 – 45 kW
  • Входно налягане: 3 – 10 bar
  • Крайно налягане: 10 – 45 bar
  • Дебит: 2,26 – 19,60 m³/min

Опционални характеристики:

Бустерът за високо налягане от серия DN C се предлага във варианти с въздушно или водно охлаждане. Бустерите за високо налягане от серия CN C са стандартно с въздушно охлаждане. Възможност за азотно възстановяване или затворен вариант без външен въздух (N2-версия).

Възможности за приложение:

Производство на пластмасови бутилки, транспортиране на въздух за различни приложения, добиване на азот, високо налягане за изпитателни стендове (напр. спирачки, радиатори, и т.н.), за изпитания под налягане, изпитания на устойчивост на вътрешно налягане и импулсни проверки.

Вашите предимства

  • Пестяща място:
    Уникалната в света компактна инсталация е малка, но мощна: без компромиси в мощността, надеждността и енергийната ефективност!
  • Нисък разход на труд при инсталирането:
    DN C и CN C се доставят готови за електрическо свързване. Системите, включително и при самоконтрол, могат да бъдат конфигурирани за много случаи на приложение.
  • Икономия на разходи за сервиз:
    благодарение на новия дизайн с достъп отпред! Новото подреждане на компонентите го прави възможен. Това съкращава времето за техническо обслужване, напр. при смяна на ремъка.
Икономия на енергийни разходи
Управление на разходите за целия експлоатационен период

Висококачествени електродвигатели Premium-Efficiency предлагат особено висок коефициент на полезно действие и с това по-нисък разход на електричество. Тяхната ниска работна температура е допълнителен плюс.



Детайли за продукта

Нов дизайн за по-добро управление, повече ефективност и гъвкавост
Компонентни на компактното бустер съоръжение серия DN C (задна страна)

  • Удължена производителност:
    Двигателят и блокът на компресора са разделени от останалата машина. Така разпределителният шкаф, радиаторът, вентилаторът и тръбопроводите са значително по-малко засегнати от вибрации.
  • Оптимизиран достъп за работи по техническото обслужване:
    Изглед отстрани с монтиран вентилаторен радиатор – и тук също по-добър достъп благодарение на лесно достъпният панел
  • Подобрения при работите по техническото обслужване:
    Смяна на ремъка, поддържане на магнитния вентил (модел с азот) или смяна на уловителя на замърсявания на входния вентил
Примерна конструкция

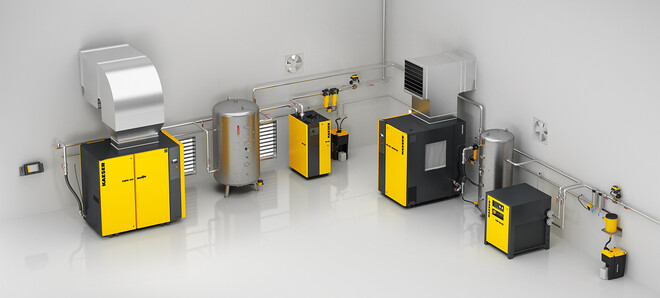

Пример на компресорна станция с бустер за високо налягане

Компресорна станция с компактно съоръжение с бустери от серия DN C на Kaeser Kompressoren.
Конструктивна схема за високо налягане Бустери
Компонентни на компактното бустер съоръжение серия DN C (предна страна)
  1. Гъвкава връзка на изхода на машината
  2. Възвратен вентил между колектора и радиатора на изхода
  3. Гъвкава връзка на входа на машината
  1. Нов дизайн на цилиндровите глави
  2. Голям въздушен колектор за редуциране на пулсациите
  3. Шумозаглушител
Технически данни CN 22C

Основно изпълнение

МоделCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 2,54 4,17 3,68
Засмукван обемен поток m³/min 3,74 5,3 5,3
Ход на обемния поток m³/min 0,62 0,62 0,62
Обороти компресорен блок об./мин. 1.235 1.235 1.235
Брой бутала 2 2 2
Номинална мощност двигател kW 22 22 22
Ниво на силата на звука dB(A) 75 75 75
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 920 920 920

МоделCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Входно налягане bar 10 10 10
Крайно налягане bar 25 35 45
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 5,79 5,31 4,83
Засмукван обемен поток m³/min 6,86 6,86 6,86
Ход на обемния поток m³/min 0,62 0,62 0,62
Обороти компресорен блок об./мин. 1.235 1.235 1.235
Брой бутала 2 2 2
Номинална мощност двигател kW 22 22 22
Ниво на силата на звука dB(A) 75 75 75
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 920 920 920

Технически данни CN 15C

Основно изпълнение

МоделCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 2,54 4,17 3,04
Засмукван обемен поток m³/min 3,74 5,3 4,23
Ход на обемния поток m³/min 0,62 0,62 0,5
Обороти компресорен блок об./мин. 1.235 1.235 985
Брой бутала 2 2 2
Номинална мощност двигател kW 15 15 15
Ниво на силата на звука dB(A) 74 74 74
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 920 920 920

МоделCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Входно налягане bar 10 10 10
Крайно налягане bar 25 35 45
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 5,79 4,36 3,63
Засмукван обемен поток m³/min 6,86 5,47 4,94
Ход на обемния поток m³/min 0,62 0,5 0,45
Обороти компресорен блок об./мин. 1.235 985 890
Брой бутала 2 2 2
Номинална мощност двигател kW 15 15 15
Ниво на силата на звука dB(A) 74 74 74
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 920 920 920

Технически данни CN 11C

Основно изпълнение

МоделCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 2,09 3,41 2,47
Засмукван обемен поток m³/min 2,99 4,23 3,41
Ход на обемния поток m³/min 0,5 0,5 0,4
Обороти компресорен блок об./мин. 985 985 795
Брой бутала 2 2 2
Номинална мощност двигател kW 11 11 11
Ниво на силата на звука dB(A) 73 73 73
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 920 920 920

МоделCN 11C 10/25 bar CN 11C 10/35 bar
Входно налягане bar 10 10
Крайно налягане bar 25 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 4,73 3,29
Засмукван обемен поток m³/min 5,47 4,16
Ход на обемния поток m³/min 0,5 0,38
Обороти компресорен блок об./мин. 985 750
Брой бутала 2 2
Номинална мощност двигател kW 11 11
Ниво на силата на звука dB(A) 73 73
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 920 920

Технически данни CN 7C

Основно изпълнение

МоделCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 1,26 2 1,62
Засмукван обемен поток m³/min 1,72 2,44 2,18
Ход на обемния поток m³/min 0,29 0,29 0,26
Обороти компресорен блок об./мин. 1.250 1.250 1.120
Брой бутала 2 2 2
Номинална мощност двигател kW 7,5 7,5 7,5
Ниво на силата на звука dB(A) 71 71 71
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 790 790 790

МоделCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Входно налягане bar 10 10 10
Крайно налягане bar 25 35 45
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 2,74 2,05 1,75
Засмукван обемен поток m³/min 3,15 2,52 2,27
Ход на обемния поток m³/min 0,29 0,23 0,21
Обороти компресорен блок об./мин. 1.250 1.000 900
Брой бутала 2 2 2
Номинална мощност двигател kW 7,5 7,5 7,5
Ниво на силата на звука dB(A) 71 71 71
Връзка сгъстен въздух от страна на входното наляганеG 1 G 1 G 1
Връзка сгъстен въздух от страна на крайното наляганеG 1 G 1 G 1
Размери Ш x Д x В mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Маса kg 790 790 790

Технически данни DN 30C

Основно изпълнение

МоделDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 6,11 8,92 7,02
Засмукван обемен поток m³/min 7,85 10,68 9,07
Ход на обемния поток m³/min 1,31 1,26 1,06
Обороти компресорен блок об./мин. 1.139 1.095 929
Брой бутала 3 3 3
Номинална мощност двигател kW 30 30 30
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.470 1.470 1.470

МоделDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Входно налягане bar 10 10 13
Крайно налягане bar 25 45 20
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 11,35 6,98 16,74
Засмукван обемен поток m³/min 13,05 9,06 18,29
Ход на обемния поток m³/min 1,19 0,82 1,31
Обороти компресорен блок об./мин. 1.034 1.034 1.139
Брой бутала 3 3 3
Номинална мощност двигател kW 30 30 30
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.470 1.470 1.470

МоделDN 30C 13/45 bar
Входно налягане bar 13
Крайно налягане bar 45
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 9,53
Засмукван обемен поток m³/min 11,53
Ход на обемния поток m³/min 0,82
Обороти компресорен блок об./мин. 1.034
Брой бутала 3
Номинална мощност двигател kW 30
Ниво на силата на звука dB(A) 78
Връзка сгъстен въздух от страна на входното наляганеG 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960
Маса kg 1.470

Технически данни DN 22C

Основно изпълнение

МоделDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 30
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 4,75 6,91 6,16
Засмукван обемен поток m³/min 6,29 8,31 7,72
Ход на обемния поток m³/min 1,05 0,98 0,91
Обороти компресорен блок об./мин. 1.315 1.227 1.139
Брой бутала 3 3 3
Номинална мощност двигател kW 22 22 22
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.370 1.370 1.370

МоделDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Входно налягане bar 7,5 10 10
Крайно налягане bar 35 25 40
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 5,32 9,09 5,99
Засмукван обемен поток m³/min 7,01 10,37 7,68
Ход на обемния поток m³/min 0,82 0,94 0,7
Обороти компресорен блок об./мин. 1.034 1.183 876
Брой бутала 3 3 3
Номинална мощност двигател kW 22 22 22
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.370 1.370 1.370

МоделDN 22C 13/20 bar DN 22C 13/30 bar
Входно налягане bar 13 13
Крайно налягане bar 20 30
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 13,19 10,27
Засмукван обемен поток m³/min 14,18 11,53
Ход на обемния поток m³/min 1,01 0,82
Обороти компресорен блок об./мин. 1.271 1.034
Брой бутала 3 3
Номинална мощност двигател kW 22 22
Ниво на силата на звука dB(A) 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.370 1.370

Технически данни DN 37C

Основно изпълнение

МоделDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Входно налягане bar 5 7,5 10
Крайно налягане bar 20 30 25
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 7,36 9,39 12,98
Засмукван обемен поток m³/min 9,06 11,54 14,93
Ход на обемния поток m³/min 1,51 1,36 1,36
Обороти компресорен блок об./мин. 1.315 1.183 1.183
Брой бутала 3 3 3
Номинална мощност двигател kW 37 37 37
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.500 1.500 1.500

МоделDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Входно налягане bar 10 13 13
Крайно налягане bar 40 20 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 9,96 18,59 13,57
Засмукван обемен поток m³/min 12,38 20,41 15,76
Ход на обемния поток m³/min 1,12 1,46 1,12
Обороти компресорен блок об./мин. 981 1.271 981
Брой бутала 3 3 3
Номинална мощност двигател kW 37 37 37
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.500 1.500 1.500

Технически данни DN 45C

Основно изпълнение

МоделDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Входно налягане bar 7,5 7,5 10
Крайно налягане bar 25 30 25
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 10,74 9,75 14,41
Засмукван обемен поток m³/min 12,83 11,97 16,6
Ход на обемния поток m³/min 1,51 1,41 1,51
Обороти компресорен блок об./мин. 1.315 1.227 1.315
Брой бутала 3 3 3
Номинална мощност двигател kW 45 45 45
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.410 1.510 1.510

МоделDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Входно налягане bar 10 13 13
Крайно налягане bar 35 20 45
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 12,9 19,21 13,77
Засмукван обемен поток m³/min 15,49 21,12 16,61
Ход на обемния поток m³/min 1,41 1,51 1,19
Обороти компресорен блок об./мин. 1.227 1.315 1.034
Брой бутала 3 3 3
Номинална мощност двигател kW 45 45 45
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.510 1.510 1.510

Технически данни DN 45C SFC

Основно изпълнение

МоделDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Входно налягане bar 7,5 7,5 10
Крайно налягане bar 25 30 25
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 10,74 9,75 14,41
Засмукван обемен поток m³/min 12,83 11,97 16,6
Ход на обемния поток m³/min 1,51 1,41 1,51
Обороти компресорен блок об./мин. 1.315 1.227 1.315
Брой бутала 3 3 3
Номинална мощност двигател kW 45 45 45
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.510 1.510 1.510

МоделDN 45C SFC 10/35 bar
Входно налягане bar 10
Крайно налягане bar 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 12,9
Засмукван обемен поток m³/min 15,49
Ход на обемния поток m³/min 1,41
Обороти компресорен блок об./мин. 1.227
Брой бутала 3
Номинална мощност двигател kW 45
Ниво на силата на звука dB(A) 78
Връзка сгъстен въздух от страна на входното наляганеG 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960
Маса kg 1.510

Технически данни DN 37C S SFC

Основно изпълнение

МоделDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Входно налягане bar 7,5 7,5 10
Крайно налягане bar 25 30 25
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 6,66 6,42 9,09
Засмукван обемен поток m³/min 8,02 8,02 10,37
Ход на обемния поток m³/min 0,94 0,94 0,94
Обороти компресорен блок об./мин. 1.183 1.183 1.183
Брой бутала 3 3 3
Номинална мощност двигател kW 37 37 37
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.500 1.500 1.500

МоделDN 37C S SFC 10/40 bar
Входно налягане bar 10
Крайно налягане bar 40
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 8,02
Засмукван обемен поток m³/min 9,98
Ход на обемния поток m³/min 0,91
Обороти компресорен блок об./мин. 1.139
Брой бутала 3
Номинална мощност двигател kW 37
Ниво на силата на звука dB(A) 78
Връзка сгъстен въздух от страна на входното наляганеG 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960
Маса kg 1.500

Технически данни DN 37C L SFC

Основно изпълнение

МоделDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Входно налягане bar 5 7,5 10
Крайно налягане bar 20 30 25
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 7,36 9,39 12,98
Засмукван обемен поток m³/min 9,06 11,54 14,93
Ход на обемния поток m³/min 1,51 1,36 1,36
Обороти компресорен блок об./мин. 1.315 1.183 1.183
Брой бутала 3 3 3
Номинална мощност двигател kW 37 37 37
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.500 1.500 1.500

МоделDN 37C L SFC 10/30 bar
Входно налягане bar 10
Крайно налягане bar 30
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 12,21
Засмукван обемен поток m³/min 14,38
Ход на обемния поток m³/min 1,31
Обороти компресорен блок об./мин. 1.139
Брой бутала 3
Номинална мощност двигател kW 37
Ниво на силата на звука dB(A) 78
Връзка сгъстен въздух от страна на входното наляганеG 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960
Маса kg 1.500

Технически данни DN 30C S SFC

Основно изпълнение

МоделDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 35
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 4,07 6,4 5,93
Засмукван обемен поток m³/min 5,45 7,72 7,72
Ход на обемния поток m³/min 0,91 0,91 0,91
Обороти компресорен блок об./мин. 1.139 1.139 1.139
Брой бутала 3 3 3
Номинална мощност двигател kW 30 30 30
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.470 1.470 1.470

МоделDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Входно налягане bar 10 10 10
Крайно налягане bar 25 35 40
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 8,75 8,26 8,02
Засмукван обемен поток m³/min 9,98 9,98 9,98
Ход на обемния поток m³/min 0,91 0,91 0,91
Обороти компресорен блок об./мин. 1.139 1.139 1.139
Брой бутала 3 3 3
Номинална мощност двигател kW 30 30 30
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.470 1.470 1.470

Технически данни DN 30C L SFC

Основно изпълнение

МоделDN 30C L SFC 5/25 bar
Входно налягане bar 5
Крайно налягане bar 25
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 6,11
Засмукван обемен поток m³/min 7,85
Ход на обемния поток m³/min 1,31
Обороти компресорен блок об./мин. 1.139
Брой бутала 3
Номинална мощност двигател kW 30
Ниво на силата на звука dB(A) 78
Връзка сгъстен въздух от страна на входното наляганеG 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960
Маса kg 1.470

Технически данни DN 22C SFC

Основно изпълнение

МоделDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Входно налягане bar 5 7,5 7,5
Крайно налягане bar 25 25 30
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 4,75 6,91 6,16
Засмукван обемен поток m³/min 6,29 8,31 7,72
Ход на обемния поток m³/min 1,05 0,98 0,91
Обороти компресорен блок об./мин. 1.315 1.227 1.139
Брой бутала 3 3 3
Номинална мощност двигател kW 22 22 22
Ниво на силата на звука dB(A) 78 78 78
Връзка сгъстен въздух от страна на входното наляганеG 2 G 2 G 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½ G 1½ G 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Маса kg 1.370 1.370 1.370

МоделDN 22C SFC 10/25 bar
Входно налягане bar 10
Крайно налягане bar 25
Обемен дебит Цялото съоръжение при работно свръхналягане m³/min 9,09
Засмукван обемен поток m³/min 10,37
Ход на обемния поток m³/min 0,94
Обороти компресорен блок об./мин. 1.183
Брой бутала 3
Номинална мощност двигател kW 22
Ниво на силата на звука dB(A) 78
Връзка сгъстен въздух от страна на входното наляганеG 2
Връзка сгъстен въздух от страна на крайното наляганеG 1½
Размери Ш x Д x В mm 1.280 x 1.830 x 1.960
Маса kg 1.370
