Циклонен сепаратор

Без необходимост от техническо обслужване

Циклонните сепаратори Kaeser KC отстраняват кондензата на изхода за сгъстен въздух на компресора. Те са задължително условие за безпроблемното и енергийно ефективното функциониране на свързаните след тях изсушителите и филтри. Сепараторите KC се доставят серийно с икономичното и изключително надеждното дренажно казанче ECO-DRAIN 31 – разбира се заедно с бутон за проверка и система за сигнализация. Освен това те могат да се комбинират лесно с ФИЛТРИ KAESER и да се фиксират за стена с опционалните държачи за стенен монтаж. Това прави монтажа особено лесен.

  • Нива на отделяне до 99 % в диапазона на дебит от 0,9 до 14,2 m³/min
  • Проектирани за работни налягания до 16 bar
  • С електронно дренажно казанче ECO-DRAIN 31
  • Опционално с държач за стенен монтаж

При запитване се предлагат модели до дебит 88,5 m³/min, специални варианти на продуктите с изпълнение, несъдържащо силикон, и за работно налягане от 45 bar.

Вашите предимства

  • Постоянно ефективни:
    Въздушният поток в циклонния сепаратор KC е оптимизиран от Kaeser с най-модерните симулатори на потоци и е оразмерен съгласно ISO 12500-4. Резултатът: пиково ниво на сепариране до 99% – стабилен в рамките на широк диапазон на мощности и загуба на налягане под 0,1 bar.
  • Стабилен, запазващ стойността си:
    Корпусът от устойчив на солена вода алуминий с допълнителен пасивиран слой, правят нашия циклонен сепаратор достатъчно издръжлив при високи натоварвания. Връзките на сгъстения въздух на корпуса съответстват на нашите винтови компресори.
  • Без нужда от техническо обслужване:
    Циклонните сепаратори Kaeser KC не изискват техническо обслужване. Дренажното казанче ECO-DRAIN е оборудвано със сервизен модул за изключително надеждно техническо обслужване.
Идеалното допълнение: сепараторът на масло и вода AQUAMAT
Система за третиране на конденз AQUAMAT

Нашият съвет: Почиствайте кондензата със сепаратори на масло и вода AQUAMAT съгласно законовите изисквания и много изгодно, преди да помислите да го изхвърлите в канализацията.



Детайли за продукта

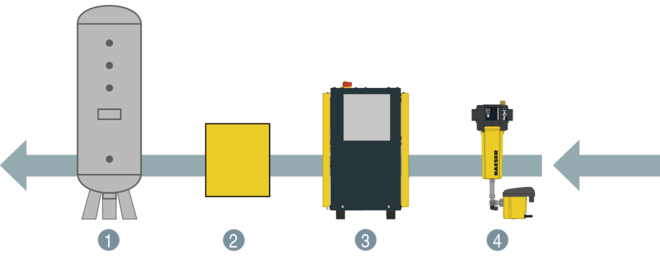

Примерно вграждане в станция за сгъстен въздух
Циклонен сепаратор – примерна инсталация
  1. Въздушен ресивър
  2. Опция филтрация
  1. Хладилен изсушител
  2. Циклонен сепаратор
Технически данни

Основно изпълнение

МоделF9KC F26KC F46KC
Обемен поток m³/min 0,9 2,6 4,6
Диференциално налягане в ново състояние bar < 0,1 < 0,1 < 0,1
Ниво на сепарация 20 – 100 об.% % 97 - 99 97 - 99 97 - 99
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Връзка за сгъстен въздухG ⅜, G ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Маса kg 4,1 4 7,8
Размери Ш x Д x В mm 256 x 223 x 477 256 x 223 x 527 292 x 250 x 549

МоделF83KC F142KC
Обемен поток m³/min 8,3 14,2
Диференциално налягане в ново състояние bar < 0,1 < 0,1
Ниво на сепарация 20 – 100 об.% % 97 - 99 97 - 99
Работно свръхналягане bar 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66
Връзка за сгъстен въздухG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Маса kg 8,5 8,5
Размери Ш x Д x В mm 292 x 250 x 634 292 x 250 x 634
