Електронно дренажно казанче ECO-DRAIN


Загубите на сгъстен въздух са невъзможни

Отвеждащите устройства за кондензат отстраняват сепарирания кондензат от мрежата за сгъстен въздух в циклоните, резервоарите за сгъстен въздух, хладилните изсушители и филтрите. Поради това те са незаменими за ефективната подготовка на сгъстения въздух и безпроблемното подаване на сгъстен въздух.

Електроннитедренажни казанчета ECO-DRAIN на Kaeser са изключително икономични и надеждни благодарения на своята концепция за регулиране в зависимост от количеството на кондензата, устойчивата на замърсяване механика на клапаните и позволяващия свързване в мрежа контакт за аларма (след модел 31).

Дренажните казанчета ECO-DRAIN се предлагат за обемни дебити на компресорите до 1700 m³/min. Kaeser предлага подходящи варианти на продуктите за специални приложения, например при агресивен кондензат, за работни налягания до 63 bar, в диапазона на отрицателните налягания или при риск от замръзване.

Вашите предимства

  • Без загуби на налягане:
    Когато капацитивният датчик за ниво на ECO-DRAIN извести достигането на максималното ниво на напълване на кондензат, неговата интелигентна управляваща електроника осигурява отварянето и своевременното затваряне на мембраната на клапана. По този начин се отвежда само кондензатът без сгъстен въздух. Това икономисва енергия.
  • Надеждно отвеждане – дори и при наличие на замърсяване:
    Капацитивният датчик за ниво определя изцяло нивото на напълване на кондензата без да застрашава от повреда механичните компоненти. Тръбопроводите преди вентилите са винаги чисти. Освен това използването на разположен преди това мембранен клапан осигурява изключително голямо сечение на отвора. Кондензатът се отвежда надеждно дори и при по-високо натоварване със замърсяване или дори при чисто масло.
  • Лесно техническо обслужване – без намесата на специалист:
    Service Unit на модели 30, 31 и 32 обобщава всички части, изискващи техническо обслужване, в един единствен модул. Модулът за управление, чието монтажно положение е защитено от грешка, може да се откачи с едно „щракване“. По този начин се предотвратяват грешки при смяната на уплътненията. Service Unit се доставя при 100% проверени функции, осигурява значително по-дълъг експлоатационен период и може да се сменя без намесата на специалист по електроника.

Идеалното допълнение: сепараторът на масло и вода AQUAMAT
Система за третиране на конденз AQUAMAT

Нашият съвет: Почиствайте кондензата със сепаратори на масло и вода AQUAMAT съгласно законовите изисквания и много изгодно, преди да помислите да го изхвърлите в канализацията.



Детайли за продукта

Конструкция

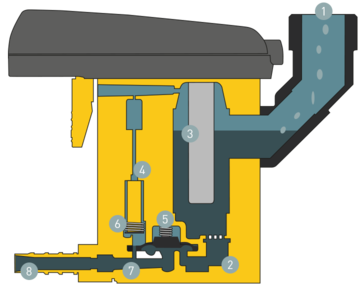

Отвеждащо устройство за кондензат ECO-DRAIN – устройство
  1. Захранващ тръбопровод
  2. Резервоар за събиране
  3. Датчик за ниво
  4. Магнитен вентил
  5. Мембрана на клапана
  6. Входящ тръбопровод
  7. Легло на клапана
  8. Изходящ тръбопровод
Свързване в станцията за сгъстен въздух
Отвеждащо устройство за кондензат ECO-DRAIN: Свързване в станцията за сгъстен въздух
  1. ECO-DRAIN
  2. ECO-DRAIN
  3. ECO-DRAIN
  1. Мрежа за сгъстен въздух
  2. AQUAMAT

На всички колекторни точки за кондензат на системата за сгъстен въздух трябва да е налице надеждно източване. Това се осъществява най-добре чрез отвеждащо устройство за кондензат с електронно регулиране.

Технически данни

Техническите данни можете да откриете в следната брошура:
