ФИЛТРИ KAESER от 0,6 до 32,0 m³/min

Ценово изгодни за най-високо качество на сгъстения въздух

ФИЛТРИТЕ KAESER са ключовите компоненти за осигуряване на сгъстен въздух във всички класове за чистота съгласно ISO 8573-1. Те осъществяват това с много ниско диференциално налягане. Благодарение на своята пригодна за сервизно обслужване конструкция, те предлагат безгрешно и лесно отваряне и затваряне на корпуса на филтъра, както и бърза и чиста смяна на елемента.

  • Дебит: 0,60 до 32,0 m³/min
  • макс. работно налягане: 16 bar
  • макс. работна температура: 66 °C

Вашите предимства

  • Чистота, съответстваща на стандартите:
    ФИЛТРИТЕ KAESER използват модерни, дълбоко нагънати филтриращи среди за отстраняване на частици и аерозоли. Високоефективните въглеродни влакна задържат маслените изпарения. Впечатляващите характеристики за ефективност на ФИЛТРИТЕ KAESER са определени съгласно ISO 12500 и са потвърдени от независимата изпитваща организация Lloyd’s Register.
  • Ниска загуба на налягане – високо ниво на икономия:
    ФИЛТРИТЕ KAESER притежават отлично оразмерен корпус и площ на филтъра, иновативно водене на потока и мощна филтърна среда. Те постигат с до 50% по-ниска загуба на налягане в сравнение с конвенционалните филтри на пазара – и тя остава почти константна през експлоатационния период на филтърния елемент. Резултатът: по-ниски разходи и емисии на CO2, както и по-ниско натоварване на свързаните преди тях компресори.
  • Пригодна за сервизно обслужване конструкция:
    ФИЛТРИТЕ KAESER имат защитен от корозия алуминиев корпус и стабилни филтърни елементи. Практичната байонетна връзка спомага за автоматичното позициониране на уплътнението на корпуса и елемента. Чрез това се гарантира, че корпусът на филтъра може да се уплътни само при поставен филтърен елемент. Фиксиращ болт предотвратява непреднамереното отваряне на корпуса под налягане и служи за обезвъздушаване на корпуса.

Идеалното допълнение: сепараторът на масло и вода AQUAMAT
Система за третиране на конденз AQUAMAT

Нашият съвет: Почиствайте кондензата със сепаратори на масло и вода AQUAMAT съгласно законовите изисквания и много изгодно, преди да помислите да го изхвърлите в канализацията.



Детайли за продукта

Чист сгъстен въздух за всякакви приложения

Степен на филтриране KB Коалесцентен филтър
основен
KE Коалесцентен филтър
допълнителен
KD Филтър за прах
прах
KA Филтър с активен въглен
адсорбция
KBE Допълнителна комбинация KEA Въглеродна комбинация
Начално диференциално налягане при насищане < 140 mbar < 200 mbar < 30 mbar
(ново, сухо)
< 35 mbar
(ново, сухо)
< 200 mbar < 240 mbar
Съдържание на аерозол на входа 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Съдържание на остатъчен аерозол на изхода съгласно ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ < 0,01 mg/m³ 0,003 mg/m³
(общо съдържание на масло)
Филтърна среда дълбоко нагъната с опорна структура и полиестерна дренажна тъкан дълбоко нагъната с опорна структура Високоефективен карбонов слой
Употреба Филтрация на твърди и течни аерозоли и твърди частици Употреба като KB, но за по-високо качество на сгъстения въздух
Алтернатива: филтър за най-фините частици според степента на филтриране KD
само за филтрация на твърди частици единствено за отстраняване на маслени пари Комбинация от KB и KE; употреба като KE, но за по-висока сигурност на качеството на сгъстения въздух Комбинация от KE и KA; филтрация на аерозоли, твърди частици и маслени пари

Ниска загуба на налягането, големи икономии
ФИЛТЪР KAESER: Ниска загуба на налягането, големи икономии

Ниски разходи през целия жизнен цикъл

Икономичността на филтрите за сгъстен въздух зависи до голяма степен от загубата на налягане. ФИЛТРИТЕ KAESER притежават отлично оразмерен корпус и площ на филтъра, иновативно водене на потока и мощна филтърна среда. По този начин се постига до 50 % по-ниска загуба на налягане в сравнение със стандартните филтри, предлагани на пазара. Тя остава почти константна през целия експлоатационен живот на филтъра. Това спомага за понижаване на натоварването на свързаните преди филтъра компресори, а чрез това осигурява и значителен потенциал за икономия на разходи и CO2.

Искате да научите повече относно начините, по които Kaeser намалява разходите за жизнения цикъл?

Устройство и функция

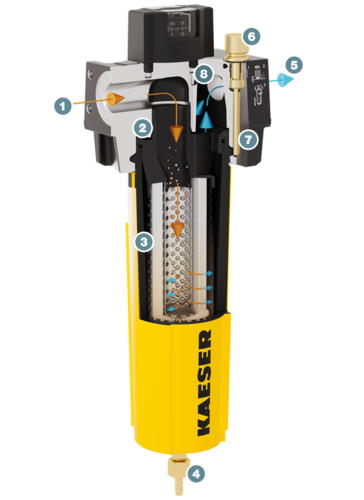

Филтър KAESER – устройство и функция
  1. Вход за сгъстен въздух
  2. Присъединителен фланец, променлив
  3. Глава на елемента с уплътнение за корпуса и елемента
  4. Филтърен елемент
  5. Изход за кондензат (тук с автоматично отвеждащо устройство за кондензат)
  6. Изход за сгъстен въздух
  7. Блокиращ винт
  8. Байонетна връзка с ограничител
  9. Отвор за обезвъздушаване
  10. Манометър за диференциално налягане
Висок капацитет на поемане на прах
Трайно ниски производствени разходи с филтрите на KAESER.

KAESER FILTER предлагат, в сравнение с конвенционалните филтри на пазара, първоначално много по-ниска загуба на налягане. Благодарение на високия капацитет на поемане на прах на филтърните елементи тя остава много дълго на ниски нива.

Резултатът: трайно ниски работни разходи. Годишното техническо обслужване на филтрите за прах и коалесцентните филтри предпазва от рискове, причинени от остаряване, и осигурява оптимална чистота на сгъстения въздух.

Технически данни KE GEWINDE

Основно изпълнение

МоделF6KE F9KE F16KE
Обемен поток m³/min 0,6 0,9 1,6
Връзка за сгъстен въздухG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 3,6 3,7 4,2
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF22KE F26KE F46KE
Обемен поток m³/min 2,2 2,6 4,6
Връзка за сгъстен въздухG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 4,4 4,5 8,4
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF83KE F110KE F142KE
Обемен поток m³/min 8,3 11 14,2
Връзка за сгъстен въздухG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 9,3 10,9 11,1
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF184KE F250KE F320KE
Обемен поток m³/min 18,4 25 32
Връзка за сгъстен въздухG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 16,2 17,9 19,9
Ел. напрежение на кондензоотделителNein Nein Nein

Технически данни KA GEWINDE

Основно изпълнение

МоделF6KA F9KA F16KA
Обемен поток m³/min 0,6 0,9 1,6
Връзка за сгъстен въздухG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 2,3 2,3 3
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF22KA F26KA F46KA
Обемен поток m³/min 2,2 2,6 4,6
Връзка за сгъстен въздухG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 3,2 3,2 7,2
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF83KA F110KA F142KA
Обемен поток m³/min 8,3 11 14,2
Връзка за сгъстен въздухG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 8,3 9,7 10,1
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF184KA F250KA F320KA
Обемен поток m³/min 18,4 25 32
Връзка за сгъстен въздухG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 15,1 16,9 19,1
Ел. напрежение на кондензоотделителNein Nein Nein

Технически данни KD GEWINDE

Основно изпълнение

МоделF6KD F9KD F16KD
Обемен поток m³/min 0,6 0,9 1,6
Връзка за сгъстен въздухG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 2,6 2,6 3,2
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF22KD F26KD F46KD
Обемен поток m³/min 2,2 2,6 4,6
Връзка за сгъстен въздухG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 3,5 3,5 7,5
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF83KD F110KD F142KD
Обемен поток m³/min 8,3 11 14,2
Връзка за сгъстен въздухG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 8,3 9,9 10,2
Ел. напрежение на кондензоотделителNein Nein Nein

МоделF184KD F250KD F320KD
Обемен поток m³/min 18,4 25 32
Връзка за сгъстен въздухG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 15,4 17,2 19,4
Ел. напрежение на кондензоотделителNein Nein Nein

Технически данни KB GEWINDE

Основно изпълнение

МоделF6KB F9KB F16KB
Обемен поток m³/min 0,6 0,9 1,6
Връзка за сгъстен въздухG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 3,6 3,6 4,2
Ел. напрежение на кондензоотделител95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

МоделF22KB F26KB F46KB
Обемен поток m³/min 2,2 2,6 4,6
Връзка за сгъстен въздухG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 4,4 4,5 8,4
Ел. напрежение на кондензоотделител95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

МоделF83KB F110KB F142KB
Обемен поток m³/min 8,3 11 14,2
Връзка за сгъстен въздухG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 9,3 10,9 11,1
Ел. напрежение на кондензоотделител95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

МоделF184KB F250KB F320KB
Обемен поток m³/min 18,4 25 32
Връзка за сгъстен въздухG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Работно свръхналягане bar 2 - 16 2 - 16 2 - 16
Температура на околната среда °C 3 - 50 3 - 50 3 - 50
Входна температура °C 3 - 66 3 - 66 3 - 66
Маса kg 16,1 17,8 19,8
Ел. напрежение на кондензоотделител95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%
