Сепаратор масло-вода – AQUAMAT


Интелигентно кондензопочистване – безопасно. Чисто. Модулно.

При производството на сгъстен въздух се отделят значителни количества маслен кондензат. Сепараторите масло-вода адсорбират маслото и по този начин осигуряват възможност дренажната вода да бъде изхвърлена.

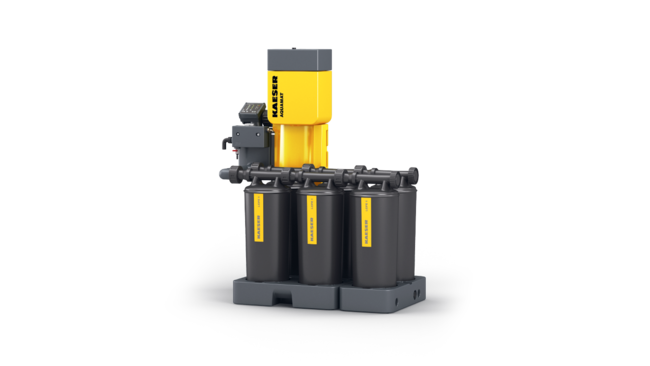

С AQUAMAT i.CF, KAESER дава нова дефиниция за кондензоочистване. Например сепараторът масло-вода, който се предлага за компресори с дебит от 10,3 до 92,6 m³/min, за първи път разполага с управление AQUAMAT CONTROL. То поема активното управление на процесите и прави поддръжката планируема и чиста.

Благодарение на ергономичните касети материалът на филтъра може да се сменя без замърсяване и без пряк контакт с кондензата – това предпазва околната среда и обслужващия персонал. Благодарение на концепцията за модулна конструкция капацитетът на моделите може впоследствие да се персонализира.

Практичните модели Aquamat CF 3 и 6 се предлагат за третиране на малки количества кондензат.

Предимства

  • Надеждно
    AQUAMAT CONTROL поема активното управление на процеса: То използва оптимално филтърния материал, определя оставащия капацитет в зависимост от натоварването, позволява планиране на поддръжка, източва водата с натискането на един бутон и по този начин осигурява устойчиво кондензопочистване – разбира се, съвместим с мрежата и типово тестван от Берлински институт за строителни технологии (DIBt).
  • Чисто
    Патронът побира цялото количество масло и има ергономична дръжка. Освен това байонетното закрепване на колектора и спирателният вентил за капки на основата на касетата осигуряват бърза поддръжка. Това предпазва обслужващия персонал и околната среда от замърсяване. Освен това теглото на източения патрон се поддържа под 25 kg.
  • Модулно
    Един размер касета за всички модели. Практични конверсионни комплекти за последващо адаптиране на капацитета.
Икономичността на системата накратко

Чрез икономия от около 90% от типичните разходи за изхвърляне на кондензата AQUAMAT не просто се изплаща за изключително кратки срокове, но осигурява ценен принос към дългосрочния баланс на разходите на цялата инсталация – аспект, който за KAESER има изключително водещо значение.



Информация за изделията

Функция – Активно отделяне на конденза

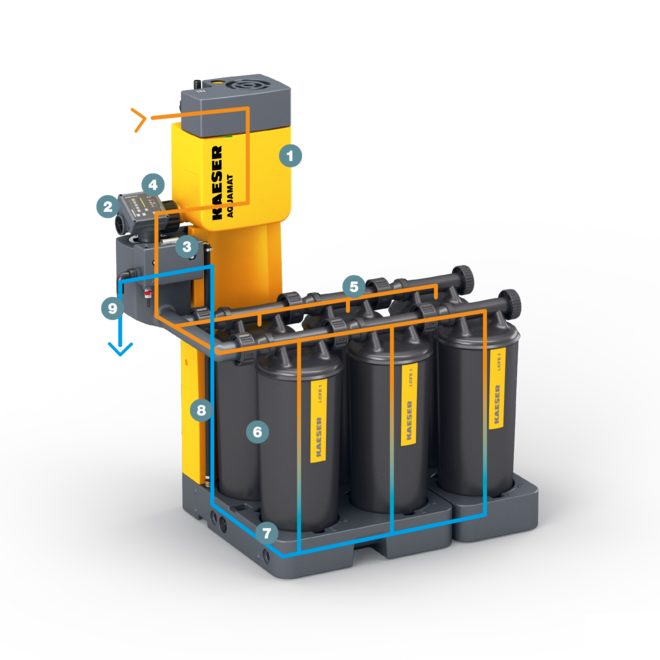

Система за третиране на конденз AQUAMAT
  1. Камера за понижаване на налягането
  2. Бутален клапан
  3. Измервателна камера
  4. AQUAMAT CONTROL
  5. Разпределители (тръбопроводи)
  1. Патрони
  2. Колектор за дренажна вода
  3. Възходящ канал
  4. Изход за дренажна вода

Съдържащият масло кондензат се влива в камерата за освобождаване на налягането (1) на AQUAMAT i.CF, където се понижава налягането до атмосферното, и се влива в измервателната камера (3) през буталния клапан (2).

Там управлението AQUAMAT CONTROL (4) следи непрекъснато нивото на напълване. Ако се достигне максималната стойност, подаването на кондензат се прекъсва чрез затваряне на буталния клапан (2). По този начин се създава обем за кондензат, който може да се нагнетява под налягане.

Управлението AQUAMAT CONTROL (4) пулсира уловения кондензат през касетите (6) с леки хидравлични удари чрез разпределителите (5). Филтриращият материал на касетите, който не съдържа активен въглен, абсорбира маслото, съдържащо се в кондензата.

Пречистената дренажна вода постъпва в колектора (7) в долната част на касетата и оттам през възходящ канал (8) към изхода (9) на сепаратора масло-вода.

Ако AQUAMAT CONTROL регистрира минималното ниво на запълване на измервателната камера, пулсирането се прекратява, буталният клапан се отваря и подаването на кондензат се възстановява.

В случай на повреда (напр. прекъсване на електрозахранването) AQUAMAT i.CF продължава да работи като конвенционален гравитационен сепаратор.

Надеждно – AQUAMAT CONTROL

Сърцето на активното разделяне

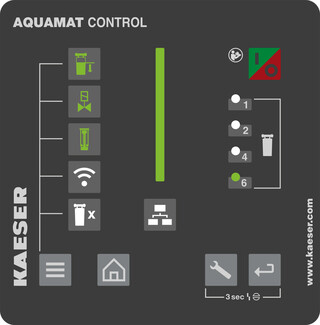

AQUAMAT CONTROL е управлението на сепаратора масло-вода.

Постоянен контрол на процеса

AQUAMAT CONTROL следи нивото на кондензата и по този начин осигурява определен и безпроблемен кондензатен поток. Управлението записва параметрите на процеса и докладва за неизправности.

Оставащ експлоатационен живот на касетите

AQUAMAT CONTROL използва данните от датчиците и процесните данни, за да определи оставащия експлоатационен живот на касетите в зависимост от натоварването. Това улеснява планирането на поддръжката.

Автоматично източване

AQUAMAT CONTROL източва касетите с натискането на един бутон, като поддържа теглото на всяка касета под 25 kg за чиста и ергономична смяна – и освен това спестява разходи за изхвърляне.

Присъединяване към мрежата

AQUAMAT CONTROL предоставя данни за процеса и съобщения чрез Modbus TCP (Ethernet). Това дава възможност за контрол на процеса от управления от по-високо ниво, като например SIGMA AIR MANAGER 4.0.

Локална WLAN мрежа

AQUAMAT CONTROL предлага локален WLAN достъп и прави информацията за конфигурацията на инсталацията, данните за процесите и съобщенията достъпни за сервизния персонал на мобилни крайни устройства дори без мрежова връзка.

Чисто – Във всички области

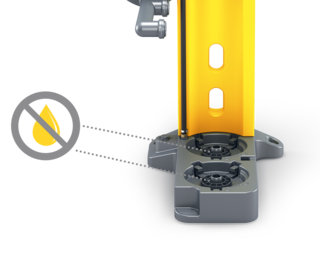

Включената тапа щепсел осигурява допълнителна безопасност.

Подадено количество масло

Благодарение на доброто оразмеряване и оптимизираното използване на материала на филтъра цялото количество масло в касетата е трайно свързано. Контактът с обслужващия персонал и замърсяването на околната среда са надеждно избегнати

Източване с едно натискане на бутон

Благодарение на активното разделяне касетите се източват с леки импулси на налягане. Отпада досадното и мръсно източване при смяната на материала на филтъра. Контролираното източване означава, че напълно наситена касета тежи по-малко от 25 kg.

Клапанът в касетата предотвратява изтичането на течности.

Байонет и клапан за спиране на капенето

Смяната на касетата е лесна и чиста благодарение на практичния байонетен затвор. Клапанът в касетата предотвратява изтичането на течности. Доставените запушалки осигуряват допълнителна безопасност, за да се предотврати изтичането на течности.

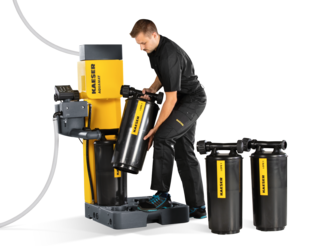

Ергономична дръжка

Входната тръба на касетата е проектирана като неплъзгаща се и стабилна дръжка. Транспортирането и монтирането на касетата е изключително ергономично. Касетата се изважда от байонетния затвор със завъртане на ергономичната дръжка на 45°. При пълно насищане теглото ѝ е максимум 25 kg.

Модулно – AQUAMAT i.CF може лесно да се разшири

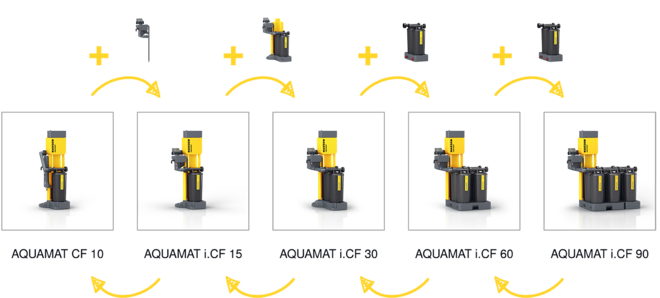

Практични конверсионни комплекти за последващо адаптиране на капацитета.

Конвенционалните сепаратори масло-вода са проектирани за определено количество кондензат. Ако този капацитет беше надвишен, например поради нарастващи изисквания за сгъстен въздух, трябваше да се инсталира допълнително устройство. AQUAMAT i.CF се адаптира лесно благодарение на своя модулен дизайн и може лесно да се адаптира с комплекти за преобразуване както за по-високи, така и за по-ниски нужди.

Sustainable – управление за устойчиво опазване на околната среда
Управлението AQUAMAT CONTROL осигурява съвременно опазване на околната среда.

Сепаратор масло-вода, чиято функция не се контролира или не се поддържа правилно, може да замърси околната среда с маслен кондензат и отпадни води.

Интелигентните сепаратори масло-вода AQUAMAT i.CF с AQUAMAT CONTROL предлагат съвременна защита на околната среда:

  • Концепцията за хигиенична касета с автоматично източване и клапан за спиране на капенето в основата надеждно задържа цялото количество масло.
  • Активният процес на разделяне предпазва от обратен поток и по този начин от преливане на кондензат.
  • Управлението AQUAMAT CONTROL постоянно показва оставащия капацитет на касетите, като по този начин осигурява прозрачност и предвидимост за поддръжката.
