Големи винтови компресори от 75 до 515 kW

За оптимална ефективност и по-голям дебит

Нашите маслоинжекционни винтови компресори от серията DSD до HSD демонстрират силните си страни преди всичко в промишлената индустрия. Ако се нуждаете от много сгъстен въздух за производството си и отдавате голямо значение на енергийната ефективност и надеждността, тогава винтовите компресори с мощност до 500 kW са точно това, от което се нуждаете.

Серията DSD се доставя по избор с прикачен изсушител. Това осигурява допълнителна защита на тръбопроводите за сгъстен въздух срещу корозия и намалява риска от повреда на продукта.
Всички модели се предлагат със или без задвижване с регулиране на оборотите (SFC).

За серията HSD интегрирахме два компресора в един корпус. Двата блока са оборудвани със собствен компресорен блок, собствено управление SIGMA CONTROL и собствена охлаждаща система. Поради големите дебити тя е много подходяща за използване в автомобилната промишленост или в производството на стомана.

Предимства

  • Конструкция, позволяваща лесно обслужване:
    Всяко съоръжение е конструирано така, че всички части, свързани с обслужването и поддръжката, да са директно достъпни отпред. Това спестява време и увеличава наличността.
  • Интегрирано управление за по-голяма ефективност:
    С вътрешното управление SIGMA CONTROL 2 мощността на компресора може да се адаптира точно към съответната консумация на сгъстен въздух. То оптимизира и координира взаимодействието между производството и потреблението на сгъстен въздух.
  • Голяма гъвкавост в малко пространство:
    Двата компресора в един корпус при серията HSD спестяват място в сравнение с един единствен компресорен блок със съответна мощност. Съоръжението може да се адаптира оптимално към различни ситуации на потребление, това намалява времето на празен ход и увеличава икономичността.


Нашите винтови компресори до 515 kW в детайли

Пестете енергия с топлинна рекуперация
Максимална топлинна рекуперация с винтови компресори.

Винтовият компресор преобразува 100 % от подаваната към него електрическа енергия в топлина. До 96 % от тази енергия може да се използва за отопление, например. По този начин се намалява потреблението на първична енергия и значително се подобрява общият енергиен баланс при работа.

На нашата страница за топлинна рекуперация може да научите всичко за областите на приложение и потенциалните икономии.

Ефективна и безопасна работа

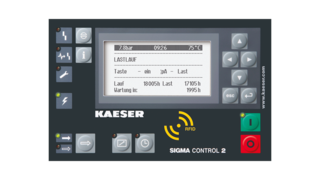

Компресорно управление SIGMA CONTROL 2

Интегрираното управление SIGMA CONTROL 2 координира генерирането на сгъстен въздух и поема ефективната и безопасна работа на системата, като гарантира перфектно взаимодействие в мрежата на системата. Всички съответни компоненти и работни състояния на системата се наблюдават и оценяват. Всички опции са отворени за оператора за свързване на системите към Управляваща система (SCADA).

Енергийната ефективност е винаги с най-висок приоритет
Икономисвайте с Life Cycle Management на KAESER

Разходите за закупуване и поддръжка на един компресор са само малка част от общите разходи за неговата експлоатация. Основният дял в общите разходи се пада на енергията. Като доставчик на системи за сгъстен въздух ние Ви предлагаме индивидуално планиране, перфектно адаптирано към Вашите нужди, енергийноефективна компресорна станция и надеждно сервизно обслужване. Ние сме до Вас като партньор през целия експлоатационен период на Вашата компресорна станция.

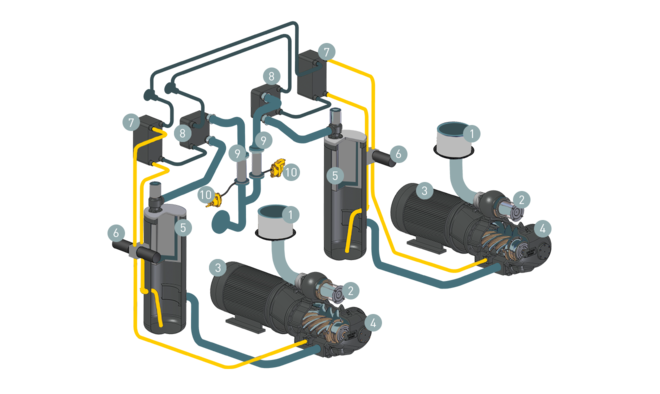

Функционална схема HSD
Конструктивна схема на станциите за сгъстен въздух HSD
  1. Въздушен филтър
  2. Всмукателен клапан
  3. Електродвигател
  4. Винтова двойка
  5. Сепаратор със отделен съд
  1. Флуиден филтър
  2. Флуиден охладител
  3. Допълнителен охладител на сгъстения въздух
  4. Циклонен отделител
  5. Кондензоотделител ECO-DRAIN

Сгъстеният въздух, който трябва да бъде компресиран, постъпва в компресорния блок (3) със SIGMA PROFIL през смукателния филтър (1) и смукателния клапан (2). Компресорният блок (3) се задвижва от високоефективен електродвигател (4). Охлаждащото масло, впръскано за охлаждане по време на компресията, се отделя от въздуха отново в отделителния съд за флуид (5). Сгъстеният въздух преминава през 2-степенния патрон на масления сепаратор (6) и възвратния клапан за минимално налягане (MDRV) (7) в допълнителния охладител за сгъстен въздух (8).

След охлаждането полученият кондензат се отстранява от сгъстения въздух чрез вградения циклонен отделител (9) и прикрепения ECO-DRAIN (10) и се извежда от съоръжението. Сгъстеният въздух без кондензат напуска съоръжението през връзката за сгъстен въздух (11). Топлината, генерирана по време на компресията, се разсейва чрез охлаждащото масло от охлаждането на флуида (12) с воден топлообменник. След това охлаждащото масло се почиства от екологичния флуиден филтър (13). Електронното термоуправление (ETM) (14) осигурява възможно най-ниските работни температури. Вътрешното компресорно управление SIGMA CONTROL 2 и, в зависимост от изпълнението, стартерът звезда-триъгълник съотв. честотният конвертор (SFC) са монтирани в електроразпределителния шкаф.

Технически данни DSD

Основно изпълнение

МоделDSD 145 DSD 175 DSD 205
Работно свръхналягане bar 7,5 7,5 10 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 14 16,92 13,6 21 16,59 13,06
макс. свръхналягане bar 9 8,5 12 8,5 12 15
Номинална мощност двигател kW 75 90 110
Размери
Ш x Д x В mm
2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 69 70 72
Маса kg 2.950 3.060 3.090 3.360 3.100 3.130

МоделDSD 240
Работно свръхналягане bar 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 25,15 20,4 16,15
макс. свръхналягане bar 8,5 12 15
Номинална мощност двигател kW 132
Размери
Ш x Д x В mm
2.450 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 74
Маса kg 3.420 3.430 3.170

T изпълнение

МоделDSD 145 T DSD 175 T DSD 205 T
Работно свръхналягане bar 7,5 7,5 10 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 14 16,92 13,6 21 16,59 13,06
макс. свръхналягане bar 9 8,5 12 8,5 12 15
Номинална мощност двигател kW 75 90 110
Хладилен сушителABT 250 ABT 250 ABT 250
Размери
Ш x Д x В mm
2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 69 70 72
Маса kg 3.220 3.330 3.360 3.630 3.370 3.400

МоделDSD 240 T
Работно свръхналягане bar 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 25,15 20,4 16,15
макс. свръхналягане bar 8,5 12 15
Номинална мощност двигател kW 132
Хладилен сушителABT 250
Размери
Ш x Д x В mm
2.750 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 74
Маса kg 3.690 3.700 3.440

SFC изпълнение

МоделDSD 145 SFC DSD 175 SFC DSD 205 SFC
Работно свръхналягане bar 7,5 7,5 10 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
макс. свръхналягане bar 8,5 10 10 15
Номинална мощност двигател kW 75 90 110
Размери
Ш x Д x В mm
2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 70 71 73
Маса kg 3.190 3.330 3.340 3.370

МоделDSD 240 SFC
Работно свръхналягане bar 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
макс. свръхналягане bar 8,5 12 15
Номинална мощност двигател kW 132
Размери
Ш x Д x В mm
2.690 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 75
Маса kg 3.670 3.410 3.440

T-SFC изпълнение

МоделDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Работно свръхналягане bar 7,5 7,5 10 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
макс. свръхналягане bar 8,5 10 10 15
Номинална мощност двигател kW 75 90 110
Хладилен сушителABT 250 ABT 250 ABT 250
Размери
Ш x Д x В mm
2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 70 71 73
Маса kg 3.470 3.610 3.620 3.650

МоделDSD 240 T SFC
Работно свръхналягане bar 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
макс. свръхналягане bar 8,5 12 15
Номинална мощност двигател kW 132
Хладилен сушителABT 250
Размери
Ш x Д x В mm
2.990 x 1.730 x 2.150
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 75
Маса kg 3.950 3.690 3.720

Прикачен хладилен изсушител

МоделABT 250
Консумирана мощност kW 1,8
Точка на оросяване при определено налягане °C 3
Хладилен агентR-513A
Потенциал глобално затопляне629
Количество охлаждащ агент kg 1,35
Маса на хладилния агент като еквивалент на CO2 време 0,9
херметичен хладилен контур-

Технически данни DSDX

Основно изпълнение

МоделDSDX 245 DSDX 305
Работно свръхналягане bar 7,5 10 13 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 25,15 20,4 16,15 30,55 24,7 19,78
макс. свръхналягане bar 8,5 12 15 8,5 12 15
Номинална мощност двигател kW 132 160
Размери
Ш x Д x В mm
2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 74 75
Маса kg 3.950 3.962 3.716 4.450 4.018 4.030

SFC изпълнение

МоделDSDX 245 SFC DSDX 305 SFC
Работно свръхналягане bar 7,5 10 13 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
макс. свръхналягане bar 8,5 12 15 8,5 12 15
Номинална мощност двигател kW 132 160
Размери
Ш x Д x В mm
2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 75 76
Маса kg 4.700 4.454 4.466 4.800 4.812 4.566

Технически данни ESD

Основно изпълнение

МоделESD 375 ESD 445
Работно свръхналягане bar 7,5 10 13 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 37,85 30,13 24,34 42,2 37,32 29,67
макс. свръхналягане bar 8,5 12 15 8,5 12 15
Номинална мощност двигател kW 200 250
Размери
Ш x Д x В mm
2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
Връзка за сгъстен въздухDN100 PN16 DIN DN100 PN16 DIN
Ниво на силата на звука dB(A) 75 76
Маса kg 5.000 4.880 4.560 5.060 4.940

SFC изпълнение

МоделESD 375 SFC ESD 445 SFC
Работно свръхналягане bar 7,5 10 13 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
макс. свръхналягане bar 8,5 12 15 8,5 12 15
Номинална мощност двигател kW 200 250
Размери
Ш x Д x В mm
3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
Връзка за сгъстен въздухDN100 PN16 DIN DN100 PN16 DIN
Ниво на силата на звука dB(A) 76 77
Маса kg 5.480 5.160 5.170 5.660 5.540 5.220

Технически данни FSD

Основно изпълнение

МоделFSD 475 FSD 575
Работно свръхналягане bar 7,5 10 13 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 48,2 37,63 29,52 58,4 47,57 37
макс. свръхналягане bar 8,5 12 15 8,5 12 15
Номинална мощност двигател kW 250 315
Размери
Ш x Д x В mm
3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 79 79
Маса kg 6.580 6.230 6.100 6.750 6.600 6.250

SFC изпълнение

МоделFSD 475 SFC FSD 575 SFC
Работно свръхналягане bar 7,5 10 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
макс. свръхналягане bar 8,5 12 8,5 12 15
Номинална мощност двигател kW 250 315
Размери
Ш x Д x В mm
3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 79 80
Маса kg 6.930 6.800 7.300 6.950 6.820

Технически данни HSD

Основно изпълнение

МоделHSD 662 HSD 722 HSD 782
Работно свръхналягане bar 7,5 10 13 7,5 10 13 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
макс. свръхналягане bar 8,5 12 15 8,5 12 15 8,5 12 15
Номинална мощност двигател kW 360 400 450
Размери
Ш x Д x В mm
3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 71 72 72
Маса kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

МоделHSD 842
Работно свръхналягане bar 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 84,4 71,15 58,27
макс. свръхналягане bar 8,5 12 15
Номинална мощност двигател kW 500
Размери
Ш x Д x В mm
3.570 x 2.145 x 2.350
Връзка за сгъстен въздухDN150 PN16 DIN
Ниво на силата на звука dB(A) 73
Маса kg 8.700 8.666 8.368

SFC изпълнение

МоделHSD 662 SFC HSD 782 SFC HSD 842 SFC
Работно свръхналягане bar 7,5 10 7,5 10 13 7,5 10 13
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
макс. свръхналягане bar 8,5 12 8,5 12 15 8,5 12 15
Номинална мощност двигател kW 382 410 515
Размери
Ш x Д x В mm
4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 73 74 75
Маса kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315

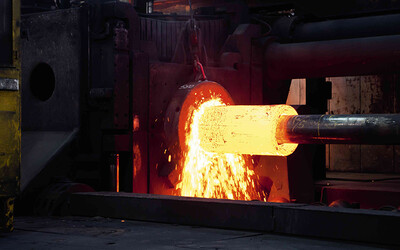

Vallourec
