Безмаслени винтови компресори с интегриран изсушител за сгъстен въздух


i.HOC – изсушаване на сгъстения въздух забележително ефективно

Патентованият ротационен изсушител i.HOC на Kaeser използва 100% от топлината на компресията! Благодарение на тази пълна регенерация на потока той покрива надеждно ниските точки на оросяване под налягане до температура на околната среда от 45 C и то без електрическо нагряване или допълнително охлаждане на регенериращия въздух!

  • вграден в съоръжения с въздушно и водно охлаждане
  • Номинални мощности на съоръженията от 37 kW до 355 kW
  • Производителност на компресора от 4,2 m³/min до 51 m³/min
  • интегрирано управление на компресора SIGMA CONTROL 2 (модели SFC)

Вашите предимства

  • Минусови точки на оросяване при високи температури:
    Благодарение на своя изключителен регенерационен потенциал i.HOC постига температури на оросяване под налягане и при висока температура на охлаждащата среда.
  • Стабилност на точките на оросяване при променливи дебити:
    И при малко натоварване на компресора точката на оросяване под налягане остава стабилна, без какъвто и да е компенсатор на частичния товар.
  • Ефективно изсушаване и топлинна рекуперация:
    i.HOC използва оптимизирания за топлинна рекуперация топлообменник като охладител на регенериращия въздух.

Предимства на пълната регенерация на потока

i.HOC с регенерацията на пълния поток KAESER
□ Пълна регенерация на потока □ Частична регенерация на потока
↓ Област на регенерация: Горещият въздух извлича влагата от изсушаващия агент.
↑ Област на изсушаване: Влагата се извлича в изсушаващия агент от студения въздух.

i.HOC (Integrated Heat of Compression Dryer) използва за сушенето 100% топлината на компресора от втората компресорна степен (пълна регенерация на потока). Тази и без това отделяна топлина е на разположение напълно безплатно.

  • Без допълнителен разход на енергия за процеса на сушене
  • По-висок потенциал за регенерация, отколкото при сушителите с частична регенерация на потока
  • Пълна функционалност и при ниско натоварване на компресора

Предимствата на пълната регенерация на потока се виждат преди всичко с повишаване на температурата на охлаждащата среда. Ротационните изсушители KAESER постигат отлични резултати и без допълнително електрическо нагряване на регенерационния въздух.



Безмаслените винтови компресори с интегриран i.HOC или хладилен изсушител в детайли

Интегриран хладилен изсушител

Енергоспестяващо изсушаване

Интегрираната конструкция, както и оразмереният с достатъчен запас алуминиев блоков топлообменник осигуряват минимална загуба на налягане под 0,1 bar. Енергийно икономичният хладилен компресор помага за допълнителна икономия на енергия при изсушаването на сгъстения въздух.

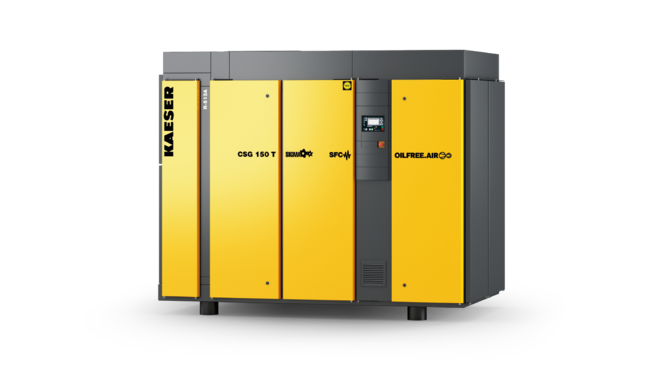

Безмаслен винтов компресор CSG с допълнителен сушител

С отличен достъп

Всички части на хладилния изсушител са с отличен достъп през челно разположената сервизна врата. Това прави техническата поддръжка и сервизиране на хладилния изсушител много лесни.

Поглед в интегрирания ротационен изсушител

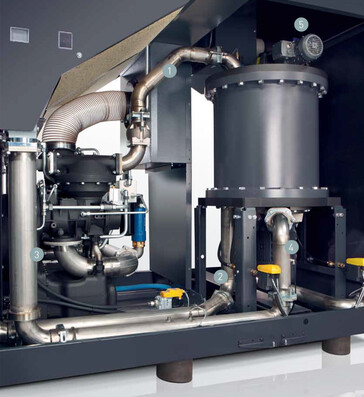

Монтажна схема ротационен изсушител i.HOC
  1. Вход въздух от регенерация
  2. Изход въздух от регенерация
  3. Отделяне на кондензата
  4. Вход радиален вентилатор
  5. Изход i.HOC
i.HOC в детайли

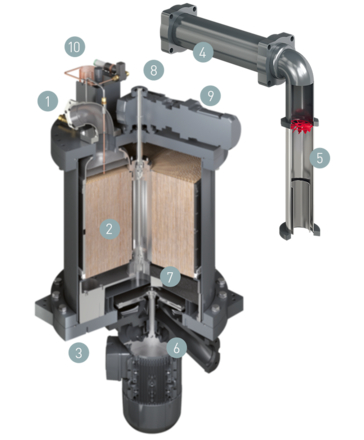

i.HOC – напречно сечение и съставни части
  1. Вход въздух от регенерация
  2. Барабан (изсушаващ агент силикагел)
  3. Изход въздух от регенерация
  4. Топлообменник степен 2
  5. Външен сепаратор за кондензат
  6. Радиален вентилатор
  7. Капкоуловител
  8. Изход ротационен изсушител
  9. Двигател на барабана
  10. Сензор за точката на оросяване при зададеното налягане (опционално)
Технически данни CSG W

Основно изпълнение

МоделCSG 60 W CSG 75 W CSG 95 W
Работно свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
макс. свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 37 45 55
Размери
Ш x Д x В mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 65 66 67
Маса kg 2.500 2.550 2.550

МоделCSG 125 W CSG 150 W
Работно свръхналягане bar 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,55 12,45 11,5 15,3 14,73 13,64
макс. свръхналягане bar 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 75 90
Размери
Ш x Д x В mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 68 69
Маса kg 2.550 2.800

SFC изпълнение

МоделCSG 75 W SFC CSG 95 W SFC CSG 125 W SFC
Работно свръхналягане bar 6 8,6 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,24 - 8,56 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,68 5,42 - 12,26 5,15 - 10,92
макс. свръхналягане bar 8,6 8,6 11 8,6 11
Номинална мощност двигател kW 55 55 75 75
Размери
Ш x Д x В mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 67 68 69
Маса kg 2.500 2.500 2.550 2.550

МоделCSG 150 W SFC
Работно свръхналягане bar 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,44 - 16,4 5,42 - 14,82 5,41 - 13,6
макс. свръхналягане bar 6 8,6 11
Номинална мощност двигател kW 90
Размери
Ш x Д x В mm 		2.200 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 70
Маса kg 2.600

RD-дизайн

МоделCSG 60 W i.HOC CSG 75 W i.HOC CSG 95 W i.HOC
Работно свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
макс. свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 37 45 55
Точка на оросяване при определено налягане °C - - -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 65 66 67
Маса kg 3.200 3.250 3.250

МоделCSG 125 W i.HOC CSG 150 W i.HOC
Работно свръхналягане bar 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,55 12,45 11,5 15,3 14,73 13,64
макс. свръхналягане bar 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 75 90
Точка на оросяване при определено налягане °C - -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 68 69
Маса kg 3.250 3.500

RD-SFC-дизайн

МоделCSG 75 W SFC i.HOC CSG 95 W SFC i.HOC CSG 125 W SFC i.HOC
Работно свръхналягане bar 6 8,6 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,24 - 8,58 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,69 5,42 - 12,26 5,15 - 10,92
макс. свръхналягане bar 8,6 8,6 11 8,6 11
Номинална мощност двигател kW 55 55 75 75
Точка на оросяване при определено налягане °C - - -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 67 68 69
Маса kg 3.200 3.200 3.250 3.250

МоделCSG 150 W SFC i.HOC
Работно свръхналягане bar 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,44 - 16,41 5,42 - 14,84 5,41 - 13,6
макс. свръхналягане bar 6 8,6 11
Номинална мощност двигател kW 90
Точка на оросяване при определено налягане °C -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 1.960
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 70
Маса kg 3.300

Прикачен хладилен изсушител

МоделABT 130 ABT 150
Консумирана мощност kW 1,38 1,35
Точка на оросяване при определено налягане °C 3 3
Хладилен агентR-513A R-513A
Потенциал глобално затопляне631 631
Количество охлаждащ агент kg 1,5 1,1
Маса на хладилния агент като еквивалент на CO2 време 0,9 0,69
херметичен хладилен контур- -

Технически данни CSG A

Основно изпълнение

МоделCSG 60 A CSG 75 A CSG 95 A
Работно свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
макс. свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 37 45 55
Размери
Ш x Д x В mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 69 69 70
Маса kg 2.500 2.550 2.550

МоделCSG 125 A CSG 150 A
Работно свръхналягане bar 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,36 12,27 11,32 15,1 14,53 13,45
макс. свръхналягане bar 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 75 90
Размери
Ш x Д x В mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 71 72
Маса kg 2.550 2.800

T изпълнение

МоделCSG 60 A T CSG 75 A T CSG 95 A T
Работно свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 6,8 5,59 4,71 8,22 7,1 6,1 9,88 8,77 7,46
макс. свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 37 45 55
Точка на оросяване при определено налягане °C 3 3 3
Хладилен сушителABT 150 ABT 150 ABT 150
Размери
Ш x Д x В mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 69 69 70
Маса kg 2.700 2.750 2.750

МоделCSG 125 A T CSG 150 A T
Работно свръхналягане bar 6 8,6 11 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,33 12,24 11,3 14,51 13,43
макс. свръхналягане bar 6 8,6 11 8,6 11
Номинална мощност двигател kW 75 90
Точка на оросяване при определено налягане °C 3 3
Хладилен сушителABT 150 ABT 150
Размери
Ш x Д x В mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 71 72
Маса kg 2.750 3.000

SFC изпълнение

МоделCSG 75 A SFC CSG 95 A SFC CSG 125 A SFC
Работно свръхналягане bar 6 8,6 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,04 - 8,27 4,02 - 6,98 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
макс. свръхналягане bar 8,6 8,6 11 8,6 11
Номинална мощност двигател kW 55 55 75 75
Размери
Ш x Д x В mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 70 71 72
Маса kg 2.500 2.500 2.550 2.550

МоделCSG 150 A SFC
Работно свръхналягане bar 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,25 - 16,04 5,22 - 14,47 5,2 - 13,25
макс. свръхналягане bar 6 8,6 11
Номинална мощност двигател kW 90
Размери
Ш x Д x В mm 		2.200 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 73
Маса kg 2.600

T-SFC изпълнение

МоделCSG 75 A SFC T CSG 95 A SFC T CSG 125 A SFC T
Работно свръхналягане bar 6 8,6 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,04 - 8,22 4,01 - 6,96 4,74 - 9,77 4,72 - 8,68 4,71 - 7,79 5,24 - 13,2 5,22 - 11,84 4,93 - 10,54
макс. свръхналягане bar 8,6 8,6 11 8,6 11
Номинална мощност двигател kW 55 55 75 75
Точка на оросяване при определено налягане °C 3 3 3
Хладилен сушителABT 150 ABT 150 ABT 150
Размери
Ш x Д x В mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 70 71 72
Маса kg 2.700 2.700 2.750 2.750

МоделCSG 150 A SFC T
Работно свръхналягане bar 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,22 - 14,37 5,2 - 13,19
макс. свръхналягане bar 8,6 11
Номинална мощност двигател kW 90
Точка на оросяване при определено налягане °C 3
Хладилен сушителABT 150
Размери
Ш x Д x В mm 		2.580 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 73
Маса kg 2.800

RD-дизайн

МоделCSG 60 A i.HOC CSG 75 A i.HOC CSG 95 A i.HOC
Работно свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
макс. свръхналягане bar 6 8,6 11 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 37 45 55
Точка на оросяване при определено налягане °C - - -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 69 69 70
Маса kg 3.200 3.250 3.250

МоделCSG 125 A i.HOC CSG 150 A i.HOC
Работно свръхналягане bar 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,36 12,27 11,32 15,1 14,53 13,45
макс. свръхналягане bar 6 8,6 11 6 8,6 11
Номинална мощност двигател kW 75 90
Точка на оросяване при определено налягане °C - -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 71 72
Маса kg 3.250 3.500

RD-SFC-дизайн

МоделCSG 75 A SFC i.HOC CSG 95 A SFC i.HOC CSG 125 A SFC i.HOC
Работно свръхналягане bar 6 8,6 6 8,6 11 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 4,04 - 8,29 4,02 - 6,99 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
макс. свръхналягане bar 8,6 8,6 11 8,6 11
Номинална мощност двигател kW 55 55 75 75
Точка на оросяване при определено налягане °C - - -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Ниво на силата на звука dB(A) 70 71 72
Маса kg 3.200 3.200 3.250 3.250

МоделCSG 150 A SFC i.HOC
Работно свръхналягане bar 6 8,6 11
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 5,25 - 16,04 5,22 - 14,5 5,2 - 13,25
макс. свръхналягане bar 6 8,6 11
Номинална мощност двигател kW 90
Точка на оросяване при определено налягане °C -
Размери
Ш x Д x В mm 		2.900 x 1.530 x 2.125
Връзка за сгъстен въздухDN65 PN16 DIN
Ниво на силата на звука dB(A) 73
Маса kg 3.300

Прикачен хладилен изсушител

МоделABT 130 ABT 150
Консумирана мощност kW 1,38 1,35
Точка на оросяване при определено налягане °C 3 3
Хладилен агентR-513A R-513A
Потенциал глобално затопляне631 631
Количество охлаждащ агент kg 1,5 1,1
Маса на хладилния агент като еквивалент на CO2 време 0,9 0,69
херметичен хладилен контур- -

Технически данни DSG-2 W

Основно изпълнение

МоделDSG 140-2 W DSG 180-2 W DSG 220-2 W
Работно свръхналягане bar 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
макс. свръхналягане bar 8 10 4 6 8 10 4 6 8 10
Номинална мощност двигател kW 90 110 132
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 69 70 71
Маса kg 3.100 3.250 3.350

МоделDSG 260-2 W DSG 290-2 W
Работно свръхналягане bar 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
макс. свръхналягане bar 4 8 10 8 10
Номинална мощност двигател kW 160 200
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 74 75
Маса kg 3.500 3.700

SFC изпълнение

МоделDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Работно свръхналягане bar 4 6 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
макс. свръхналягане bar 6 10 8,5 10 7 10
Номинална мощност двигател kW 110 132 160
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 71 72 75
Маса kg 3.850 3.950 4.100

МоделDSG 290-2 SFC W
Работно свръхналягане bar 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
макс. свръхналягане bar 8,5 10
Номинална мощност двигател kW 200
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN
Ниво на силата на звука dB(A) 76
Маса kg 4.300

RD-дизайн

МоделDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Работно свръхналягане bar 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
макс. свръхналягане bar 8 10 6 8 10 6 8 10
Номинална мощност двигател kW 90 110 132
Точка на оросяване при определено налягане °C -32 -36 -24 -33 -36 -24 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 69 70 71
Маса kg 4.200 4.350 4.450

МоделDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Работно свръхналягане bar 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 26,1 26 22,9 28,55 28,5 26
макс. свръхналягане bar 8 10 8 10
Номинална мощност двигател kW 160 200
Точка на оросяване при определено налягане °C -25 -33 -36 -24 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 74 75
Маса kg 4.600 4.800

RD-SFC-дизайн

МоделDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
макс. свръхналягане bar 6 10 8,5 10 7 10
Номинална мощност двигател kW 110 132 160
Точка на оросяване при определено налягане °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 71 72 75
Маса kg 4.950 5.050 5.200

МоделDSG 290-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
макс. свръхналягане bar 8,5 10
Номинална мощност двигател kW 200
Точка на оросяване при определено налягане °C -25 -33 -36
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.060
Връзка за сгъстен въздухDN80 PN16 DIN
Ниво на силата на звука dB(A) 76
Маса kg 5.400

Технически данни DSG-2 A

Основно изпълнение

МоделDSG 140-2 A DSG 180-2 A DSG 220-2 A
Работно свръхналягане bar 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
макс. свръхналягане bar 8 10 4 6 8 10 4 6 8 10
Номинална мощност двигател kW 90 110 132
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 77 78 78
Маса kg 3.400 3.550 3.650

МоделDSG 260-2 A DSG 290-2 A
Работно свръхналягане bar 4 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 28,61 26,1 26 22,9 28,55 28,5 26
макс. свръхналягане bar 4 8 10 8 10
Номинална мощност двигател kW 160 200
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 79 81
Маса kg 3.800 4.000

SFC изпълнение

МоделDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Работно свръхналягане bar 4 6 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
макс. свръхналягане bar 6 10 8,5 10 7 10
Номинална мощност двигател kW 110 132 160
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 79 79 80
Маса kg 4.150 4.250 4.400

МоделDSG 290-2 SFC A
Работно свръхналягане bar 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
макс. свръхналягане bar 8,5 10
Номинална мощност двигател kW 200
Размери
Ш x Д x В mm 		3.435 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN
Ниво на силата на звука dB(A) 82
Маса kg 4.600

RD-дизайн

МоделDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Работно свръхналягане bar 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
макс. свръхналягане bar 8 10 6 8 10 6 8 10
Номинална мощност двигател kW 90 110 132
Точка на оросяване при определено налягане °C -34 -36 -26 -33 -36 -26 -33 -35
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 77 78 78
Маса kg 4.500 4.650 4.750

МоделDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Работно свръхналягане bar 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 26,1 26 22,9 28,55 28,5 26
макс. свръхналягане bar 8 10 8 10
Номинална мощност двигател kW 160 200
Точка на оросяване при определено налягане °C -25 -32 -34 -24 -31 -33
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 79 81
Маса kg 4.900 5.100

RD-SFC-дизайн

МоделDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Работно свръхналягане bar 6 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
макс. свръхналягане bar 6 10 8,5 10 7 10
Номинална мощност двигател kW 110 132 160
Точка на оросяване при определено налягане °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Ниво на силата на звука dB(A) 79 79 80
Маса kg 5.250 5.350 5.500

МоделDSG 290-2 i.HOC SFC A
Работно свръхналягане bar 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
макс. свръхналягане bar 8,5 10
Номинална мощност двигател kW 200
Точка на оросяване при определено налягане °C -24 -30 -33
Размери
Ш x Д x В mm 		4.270 x 1.750 x 2.385
Връзка за сгъстен въздухDN80 PN16 DIN
Ниво на силата на звука dB(A) 82
Маса kg 5.700

Технически данни FSG-2 A

Основно изпълнение

МоделFSG 300-2 A FSG 350-2 A FSG 420-2 A
Работно свръхналягане bar 4 6 8 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
макс. свръхналягане bar 4 8 4 6 8 10 4 6 8 10
Номинална мощност двигател kW 160 200 250
Размери
Ш x Д x В mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 78 78 80
Маса kg 5.550 5.750 5.950

МоделFSG 450-2 A FSG 500-2 A
Работно свръхналягане bar 6 8 10 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 50,1 45,6 41,9 50 45,6
макс. свръхналягане bar 6 8 10 8 10
Номинална мощност двигател kW 315 315
Размери
Ш x Д x В mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 81 82
Маса kg 6.250 6.250

SFC изпълнение

МоделFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Работно свръхналягане bar 4 6 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
макс. свръхналягане bar 10 10 10
Номинална мощност двигател kW 250 315 355
Размери
Ш x Д x В mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 81 83 84
Маса kg 6.550 7.000 7.600

RD-дизайн

МоделFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Работно свръхналягане bar 6 8 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
макс. свръхналягане bar 8 6 8 10 6 8 10
Номинална мощност двигател kW 160 200 250
Точка на оросяване при определено налягане °C -22 -31 -20 -29 -34 -19 -28 -32
Размери
Ш x Д x В mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 78 78 80
Маса kg 6.750 6.950 7.150

МоделFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Работно свръхналягане bar 8 10 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 45,6 41,9 50 45,6
макс. свръхналягане bar 8 10 8 10
Номинална мощност двигател kW 315 315
Точка на оросяване при определено налягане °C -27 -31 -26 -30
Размери
Ш x Д x В mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 81 82
Маса kg 7.450 7.450

RD-SFC-дизайн

МоделFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Работно свръхналягане bar 6 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
макс. свръхналягане bar 10 10 10
Номинална мощност двигател kW 250 315 355
Точка на оросяване при определено налягане °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Размери
Ш x Д x В mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 81 83 84
Маса kg 7.750 8.200 8.800

Технически данни FSG-2 W

Основно изпълнение

МоделFSG 300-2 W FSG 350-2 W FSG 420-2 W
Работно свръхналягане bar 4 6 8 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
макс. свръхналягане bar 4 8 4 6 8 10 4 6 8 10
Номинална мощност двигател kW 160 200 250
Размери
Ш x Д x В mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 74 75 75
Маса kg 5.250 5.450 5.650

МоделFSG 450-2 W FSG 500-2 W FSG 520-2 W
Работно свръхналягане bar 6 8 10 8 10 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 50,1 45,6 41,9 50 45,6 50
макс. свръхналягане bar 6 8 10 8 10 10
Номинална мощност двигател kW 315 315 355
Размери
Ш x Д x В mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 75 76 77
Маса kg 5.950 5.950 6.550

SFC изпълнение

МоделFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Работно свръхналягане bar 4 6 8 10 4 6 8 10 4 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
макс. свръхналягане bar 10 10 10
Номинална мощност двигател kW 250 315 355
Размери
Ш x Д x В mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 76 77 78
Маса kg 6.250 6.700 7.300

RD-дизайн

МоделFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Работно свръхналягане bar 6 8 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
макс. свръхналягане bar 8 6 8 10 6 8 10
Номинална мощност двигател kW 160 200 250
Точка на оросяване при определено налягане °C -22 -30 -22 -31 -35 -22 -31 -35
Размери
Ш x Д x В mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 74 75 75
Маса kg 6.400 6.600 6.800

МоделFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Работно свръхналягане bar 6 8 10 8 10 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 50,1 45,6 41,9 50 45,6 50
макс. свръхналягане bar 6 8 10 8 10 10
Номинална мощност двигател kW 315 315 355
Точка на оросяване при определено налягане °C -22 -31 -35 -31 -35 -35
Размери
Ш x Д x В mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 75 76 77
Маса kg 7.100 7.100 7.700

RD-SFC-дизайн

МоделFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Работно свръхналягане bar 6 8 10 6 8 10 6 8 10
Обемен дебит цялото съоръжение при работно свръхналягане m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
макс. свръхналягане bar 10 10 10
Номинална мощност двигател kW 250 315 355
Точка на оросяване при определено налягане °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Размери
Ш x Д x В mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Връзка за сгъстен въздухDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Ниво на силата на звука dB(A) 76 77 78
Маса kg 7.400 7.850 8.450

Разпечатване на страница
