Средни винтови компресори от 18,5 до 110 kW


Енергийноефективни винтови компресори – до най-малкия детайл

За нас захранването със сгъстен въздух с винтови компресори е в центъра на Вашето производство. Нашите серии ASD, BSD, CSD и CSD(X) осигуряват надеждно захранване със сгъстен въздух за Вашите процеси с безпрецедентна ефективност.

Съоръженията са перфектни екипни играчи и могат лесно да бъдат интегрирани в съществуваща управляваща система чрез SIGMA AIR MANAGER 4.0. За да сте сигурни, че получавате сгъстения въздух, от който наистина се нуждаете, предлагаме нашите винтови компресори в различни изпълнения.

  • Основен модел
  • с хладилен изсушител за високо качество на сгъстения въздух: Модел T
  • със задвижване с регулиране на оборотите за максимална икономичност в голям диапазон на регулиране: Модел SFC
  • Със синхронен реактивен електрически двигател: Осезаемо по-високият коефициент на полезно действие, по-специално в зоната на частичното натоварване, отколкото при подобни асинхронни системи позволява значително спестяване на енергия.
  • като цялостно решение с вграден хладилен изсушител и задвижване с регулиране на оборотите: Модел Т SFC
Нашите експерти ще Ви помогнат да изберете подходящ модел.

Вашите предимства

  • Икономия на енергия:
    Съоръженията с фиксирани обороти и асинхронен двигател са оборудвани с клас на енергийна ефективност IE4. Монтираме двигатели от клас IE5 във винтовите компресори с регулиране на честотата и отговаряме на изискванията за ефективност на системата IES2.
  • Увеличен експлоатационен живот:
    Електронно термоуправление регулира динамично температурата на флуида на серии ASD, BSD, CSD и CSD(X). Така се избягва образуването на кондензат и свързаните с това повреди от влагата и се спестява допълнително електричество.
  • Топлинна рекуперация:
    Нашите винтови компресори преобразуват 100% от подаваната електрическа енергия в топлинна енергия. От тях 96% са на разположение за топлинна рекуперация. Възползвайте се от този потенциал!

CSD(X) – мощност, превърната в ефективност

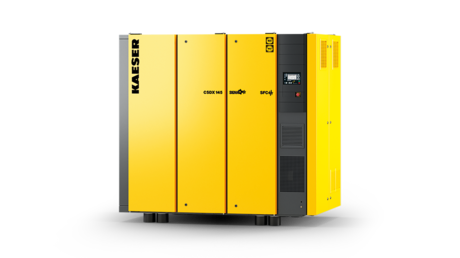

Винтов компресор CSDX от KAESER KOMPRESSOREN

Новото поколение маслоинженкционни винтови компресори от серията CSD(X) осигурява по-прецизно и по-ефективно подаване на мощност към приложението. Основата за това е интегрираният силов агрегат. Това позволява оборотите на блока да се регулират до енергийния оптимум в съответния работен режим. Вграденото електронно термоуправление (ETM) и новопроектираният смукателен клапан в комбинация с по-големия входен филтър осигуряват повишена ефективност на винтовия компресор. Вентилаторът с регулиране на честотата осигурява допълнителни икономии на енергия и по-малък отпечатък от CO2. Той подава само толкова охлаждащ въздух, колкото е действително необходим.

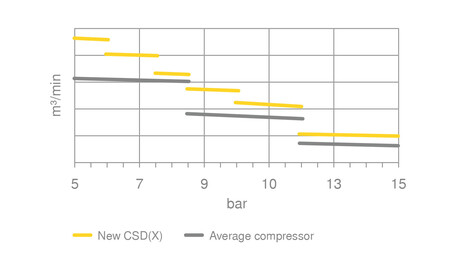

Новите шест варианта на налягане на CSD(X)
Шестте варианта на налягане значително увеличават дебита и най-важното – дават възможност за още по-прецизни настройки според индивидуалните Ви изисквания за налягане.

За още по-голяма енергийна ефективност KAESER винаги се фокусира върху възможно най-високата ефективност на задвижването. Съоръженията с фиксирани обороти са оборудвани с най-добрия възможен клас на енергийна ефективност IE4 за асинхронни двигатели. Съоръженията SFC с честотно регулиране използват двигатели от клас IE5 и отговарят на изискванията за ефективност на системата IES2, като по този начин постигат най-високата възможна ефективност съгласно стандарта IEC 61800-9.



Нашите винтови компресори до 110 kW в детайли

Безопасно избягване на образуването на кондензат

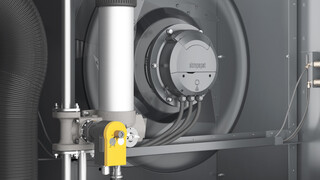

Електронно термоуправление за избягване на образуването на конденз.

Електронното термоуправление (ETM) позволява на компресорното управление SIGMA CONTROL 2 надеждно да предотвратява образуването на кондензат. Със CSD(X) SIGMA CONTROL 2 може освен това да адаптира подаването на охлаждащ въздух към условията на околната среда чрез регулиране на честотата на вентилаторния блок. По този начин при ниски температури или при работа с частично натоварване оборотите на вентилатора, а оттам и консумацията на енергия, могат да бъдат значително намалени.

Ефективна и безопасна работа
Компресорно управление SIGMA CONTROL 2

Интегрираното управление SIGMA CONTROL 2 координира генерирането на сгъстен въздух и поема ефективната и безопасна работа на системата, като гарантира перфектно взаимодействие в мрежата на системата. Всички съответни компоненти и работни състояния на системата се наблюдават и оценяват. Всички опции са отворени за оператора за свързване на системите към Управляваща система (SCADA).

Енергийната ефективност е винаги с най-висок приоритет
Икономисвайте с Life Cycle Management на KAESER

Разходите за закупуване и поддръжка на един компресор са само малка част от общите разходи за неговата експлоатация. Основният дял в общите разходи се пада на енергията. Като доставчик на системи за сгъстен въздух ние Ви предлагаме индивидуално планиране, перфектно адаптирано към Вашите нужди, енергийноефективна компресорна станция и надеждно сервизно обслужване. Ние сме до Вас като партньор през целия експлоатационен период на Вашата компресорна станция.

Високо качество на сгъстения въздух с ниска потребност от енергия

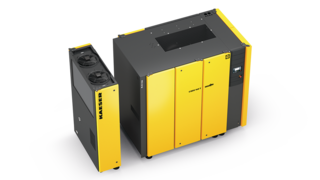

Винтов компресор CSDX с прикачен изсушител.

Искате да защитите мрежата си за сгъстен въздух от корозия на тръбопроводите, повреда на оборудването и повреда на продуктите? Тогава прикаченият изсушител за винтовите компресори от сериите ASD, BSD, CSD и CSD(X) е точно това, от което се нуждаете.

Здравата и компактна конструкция на хладилния изсушител позволява да се намали количеството на хладилния агент и по този начин да се намали еквивалентът на CO2. Енергоспестяващото му регулиране позволява да работи само когато през него преминава сгъстен въздух. Това гарантира специфично за приложението качество на сгъстения въздух при възможно най-висока ефективност на разходите.

Технически данни ASD

Основно изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Прикачен хладилен изсушител

Модел Консумирана мощност kW Точка на оросяване при определено налягане °C Хладилен агент Потенциал глобално затопляне Количество охлаждащ агент kg Маса на хладилния агент като еквивалент на CO2 време херметичен хладилен контур
ABT 60 0,8 3 R-513A 629 0,75 0,5 -

Технически данни BSD

Основно изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Прикачен хладилен изсушител

Модел Консумирана мощност kW Точка на оросяване при определено налягане °C Хладилен агент Потенциал глобално затопляне Количество охлаждащ агент kg Маса на хладилния агент като еквивалент на CO2 време херметичен хладилен контур
ABT 83 0,9 3 R-513A 629 1,2 0,8 -

Технически данни CSD

Основно изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Прикачен хладилен изсушител

Модел Консумирана мощност kW Точка на оросяване при определено налягане °C Хладилен агент Потенциал глобално затопляне Количество охлаждащ агент kg Маса на хладилния агент като еквивалент на CO2 време херметичен хладилен контур
ABT 105 0,92 3 R-513A 629 1,45 0,9 -
ABT 125 1,3 3 R-513A 629 1,65 1 -

Технически данни CSDX

Основно изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2½ 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2½ 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSDX 145 SFC 8,5 3,5 - 13,73 8,5 75 2.100 x 1.280 x 1.950 G 2½ 72 1.800
CSDX 175 SFC 8,5 3,75 - 16,22 8,5 90 2.100 x 1.280 x 1.950 G 2½ 73 1.870
12 3,37 - 13,63 12 72
CSDX 200 SFC 8,5 3,24 - 19,8 10 110 2.150 x 1.280 x 1.950 G 2½ 75 2.100
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

T-SFC изпълнение

Модел Работно свръхналягане bar Обемен дебит цялото съоръжение при работно свръхналягане m³/min макс. свръхналягане bar Номинална мощност двигател kW Хладилен сушител Размери
Ш x Д x В mm 		Връзка за сгъстен въздух Ниво на силата на звука dB(A) Маса kg
CSDX 145 T SFC 8,5 3,5 - 13,73 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2½ 72 2.080
CSDX 175 T SFC 8,5 3,75 - 16,22 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2½ 73 2.150
12 3,37 - 13,63 12 72
CSDX 200 T SFC 8,5 3,24 - 19,8 10 110 ABT 200 2.570 x 1.280 x 1.950 G 2½ 75 2.380
10 3,57 - 18,6
12 3,92 - 17 15
15 4,38 - 15

Прикачен хладилен изсушител

Модел Консумирана мощност kW Точка на оросяване при определено налягане °C Хладилен агент Потенциал глобално затопляне Количество охлаждащ агент kg Маса на хладилния агент като еквивалент на CO2 време херметичен хладилен контур
ABT 165 1,38 3 R-513A 629 1,5 0,9 -
ABT 200 1,6 3 R-513A 629 1,1 0,69 -
